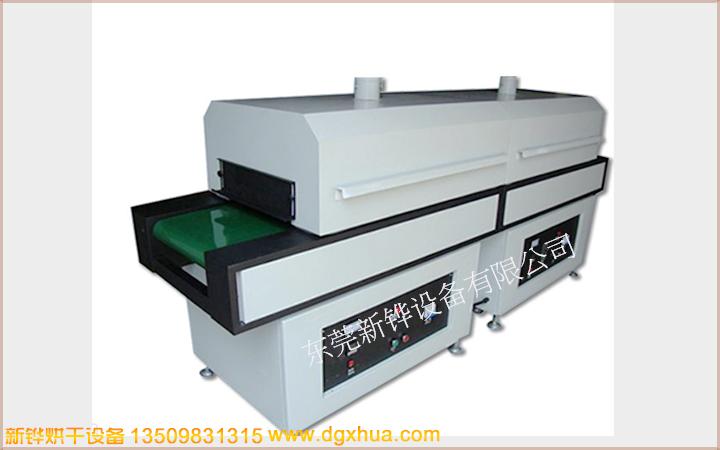

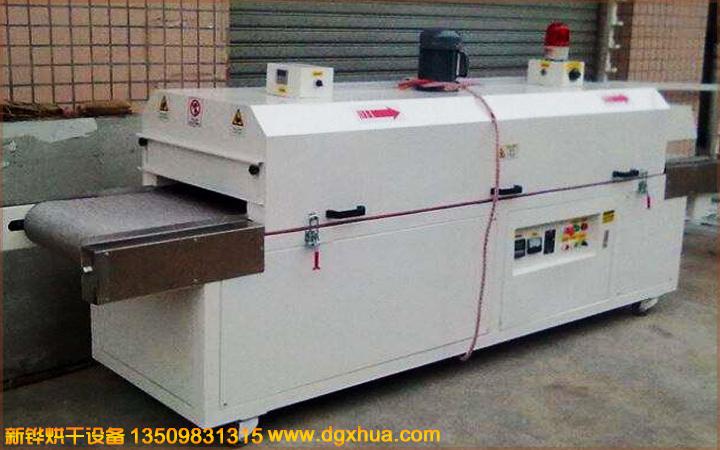

隧道爐流水線隧道爐、高溫流水線隧道爐、烤箱式高溫隧道爐、新技術高溫隧道爐

型號：XHSO-80-3R

外形尺寸：8000*1050*1650（*長*寬*高*）

進料口高：0-200.mm

進料段長：800.mm

加熱段長：3*2000.mm

冷卻段長：400.mm

出料段長：800.mm

輸送寬度：800.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：?jiǎn)蚊嫠剿惋L(fēng)/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

高溫隧道爐操作步驟：

（1） 請正確接上三相電源，零線及地線。

（2） 打開電源開關，電源指示燈亮同時電壓表有指示為380V電壓。輸送帶調速器有顯示，按FWD/REV選擇正/反轉。

（3） 打開加熱（1）開關，此時第（1）節爐運風馬達開始運轉，烤箱內膽有強風吹出（請注意運風馬達的運轉方向，左．右．底邊為強風吹出，即為正常）

（4） 5分鐘后儀表有顯示：5秒鐘自檢。自檢完畢后，進入加熱狀態，通過 ▲ 三個鍵和SET鍵確認。調整所需要的溫度，進行加熱

（5） 超溫設定的說明：一般情況下，超溫設定的溫度值應高于溫控器所設定溫度5~10℃之間，當超溫后，超溫指示燈亮并斷掉所有加熱系統，運風則正常運轉。（儀表內部超溫參數已設好請不要任意修改）。

（6） 烘烤完成后，關掉加熱開關。加熱停止后運風正常運轉5分鐘后自動停止溫度控制器設定。

溫度控制器：采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”P(pán)LC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

本設備采用國外先進技術設計制造，結構先進、拆裝簡便、外形美觀。選用國內新型保溫材料、隔熱保溫性強、選用遠紅外加熱技術，溫度均勻，加溫快，加熱元件布置合理，能源消耗低。采用熱風循環，使上下溫度更均勻，確保烤箱產品質量。電控柜采用先進數顯自動控溫系統，在50-300度之間可任意調節，溫控具有PID微電腦控制，自整定，反應靈敏，工作可靠?？筛鶕?jù)用戶產品要求，設計制造各種非標烘箱及通過式烘道流水線。

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。

廣泛應用于工業：各種絲印、移印、電子行業、五金、塑膠、地板、紡織、涂裝、電鍍、薄膜、化工、皮革、木工、紙品、藥品、印刷、干燥、預熱回火、 (硅膠、LCM、LCD、LED、MLCC、TFT、精密陶瓷、石英振蕩器)、PCB、PE、電解電容、橡塑料鍵盤、計算機、電機、通訊、化工、運動器材、鞋業、汽車零配件等工業之烘烤、手機組裝、半導體等行業的生產，老化等用途。

主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、高溫隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡。
