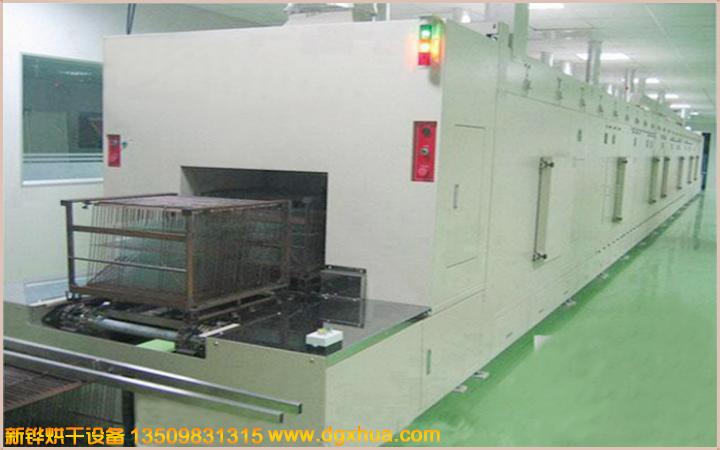

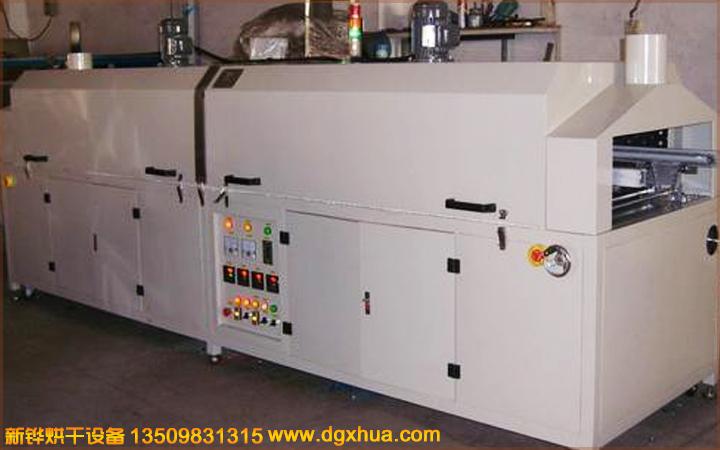

高溫玻璃無塵隧道爐 紅外線光高溫玻璃隧道爐 節能電熱高溫無塵隧道爐、工業高溫玻璃無塵隧道爐

 型號：XHSOH-30-5R

外形尺寸：7800*1300*1500（*長*寬*高*）

紅外線烘道用于玻璃蓋板油墨印刷后烘烤，玻璃由印刷機自動裝盤后經由傳送帶經由紅外線干燥加熱并冷卻后,收料機自動收料?？梢杂行Ч?jié)省人力，同時減少了人員接觸產品的機會，提高產品良率。

一、設備概述
玻璃表面印刷油墨烘烤用由傳送帶經由紅外線干燥爐加熱并冷卻后出料、紅外線干燥爐是以紅外線方式加熱,常用材質表面溫度（300- 600℃）,材質表面溫度均勻3+/-3 ℃ 以內。
二、 設備規格及主要技術指標
輸送方式
1.采用米黃色鐵氟龍布式輸送帶輸送,網寬900mm。
2. 有網偏自動調整機構及極限保護置。
3. 采用變頻器無段速自由調整, 速度范圍 0.2-5m/min。
4. 高級全密式齒輪減速機馬達驅動。
5.入料口下端安裝粘塵紙卷，清潔輸送帶。
結構分布
1.外尺寸：7800*1300*1500（（L*W*H））
2.入料段600mm
3.加熱段5*1200mm
4.冷卻段600mm
5.出料段600mm
6.輸送帶距地面高950±20mm
三、加熱方式
1. 加熱段共計4米，紅外線照射電熱循環加熱,可單獨控制紅外
線輸出。
2. 采用 PID 溫度控制器,配合SSR 組件相位輸出控制,控溫速
度快且穩定性高。
3. 常用材質表面溫度（300- 600℃）,材質表面橫切左中右溫度均勻±3℃以內。
4. 爐內設定溫度max（300-600℃）。常用溫度（300-600℃。）
5. 加熱段設巖棉斷熱及空氣隔熱,對冷房影響zui低，表面溫度比室溫高10℃。
6. 進排氣風門可調整,有效控制爐內微壓。
7. 上蓋開啟采用電動缸自動升降，輕松、安全、方便。
8. 爐內采鼓風循環回風方式,減少熱損失節約能源。
9. 熱風由上向下設計。防止材料位移及防止產生灰塵上揚。
10.爐內風道設有高效過濾器過濾效率99.97%,Class1000,耐溫250度過濾網，確保爐內潔凈度、送風方式 1.采用1/2 HP高溫長軸馬達配合風輪，由上向下經高效過濾后吹向產品表面，從底部回收。每溫區*2組，共2組。
四、冷卻方式

1. 采用強力風扇吹向產品表面冷卻。
2.下方采用強力風機將熱風排出室外，上下對流。

3.電熱分配 1.紅外線發熱管0.7KW*18支/組，共2組。紅外線發熱管、爐體材質 1.外部采用鋼板經防銹處理后高溫烤漆，底座四周鈑金封板。
4.內部采用SUS201#1.5t鏡面不銹鋼板。
5.保護裝置： 1. 超溫保護除主溫控及其上下限超溫防止回爐外另設有副溫度控制超溫防止器作最安全溫度防護器,超溫溫度異常時，響警報通知外,自動切斷電源系統，防止意外發生。
6. 傳動馬達加裝反相保護，防止馬達反相后溫度過高，造成產品及設備損壞。
7. 設有緊急停止開關，各加熱段各項電路過電流，過載保護及連鎖。
8. 異常發生時，配合異常指示燈及蜂鳴器警報，方便操作人員排除異常。
五、系統控制

1. 日本三菱可程式控制器。
2. 臺灣威綸人機介面。
3. 三色指示燈: 紅黃綠亮燈顯示機臺即時狀態。
