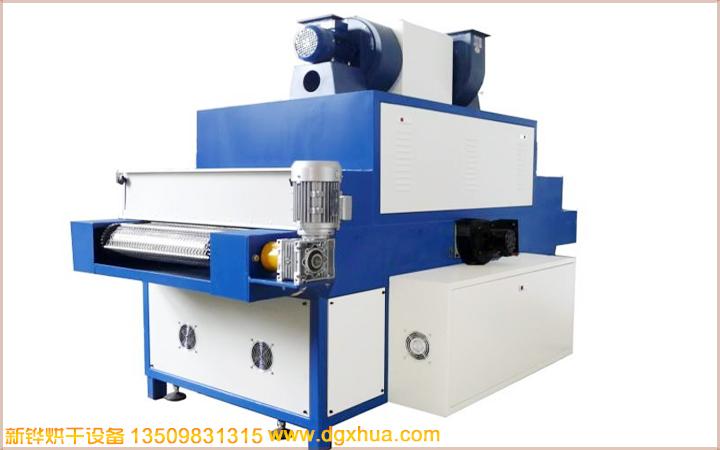

手動式UV固化機、UV感光性涂料固化機、UV光照表面光亮涂裝固化機、表面光亮涂裝干燥固化機

型號：XHUV-302

一．UV概述：

UV感光性涂料、油墨、接著劑、涂裝或印刷個種材料表面，經UV光照射產生光化學聚合反應，在瞬間內即硬化干燥完成。

1．涂裝：金屬電鍍、木材表面光亮涂裝、紙面上光、塑膠地磚、PU合成皮上光、光纖表面涂裝家俱、汽車內飾件、釣竿、真空電鍍、球桿等。

2．印刷：網版印刷、平版印刷、凸版印刷、自粘商標、金屬鋁板、軟硬PC、PVC、ABS、PS壓克力、特多龍、玻璃、皮革、鞋材、電子零件、電路板等。

3．接著：電路板CHIP零件之接著、玻璃之接著、各種電子零件、PCB、LED、LCD液晶片、端子封膠接著。

4注型：裝飾用彩盒器具、裝飾用配戴品、紐扣、胸針、發夾等。

二．UV特點

1瞬間干燥，高科技環保產品。

2省時省電省空間、生產效應高。

3采用UV干燥后使加工物達到高硬度、高光澤、耐磨擦、耐溶劑的效果。

4輸送帶采用優質特佛龍網或不銹鋼網帶、利用變頻器無極調速。

5輸送帶兩邊設有防偏移裝置、保證輸送順暢。

6.選用優質高效燈管、燈室強制式排熱、延長燈管壽命、保證干燥物品不會受變形。

7．每只燈管自成系統、單獨控制。

8. 機體表面靜電烤漆處理、美觀大方、耐腐蝕。

三．主要技術指標：

1.、傳送網材質：不銹鋼（或鐵佛龍）

2、.傳送網尺寸：3200×350mm

3、傳輸網速度：0-8m/min、無極可調

4、固化光源；優質光敏高壓汞燈3kw×2支

5、入出料段：650×300mm

6、傳動減速電機：AC三相220V25W、1:40、減速機

7、冷卻風機：排風320W1臺、

8、電 源：AC380V、50HZ、（三相五線制）

9、XHUV-302型光固化機總功率：UV燈3KW×2支/冷卻0.32KW、P總=6.36KW

10、外形尺寸：1600×550×1350（L×W×H）

11、主機配有超溫保護裝UV固化機 紫外線UV機 置

四．主要機構及作用：

1、機體結構：機體堅固、結構合理、表面噴涂烤漆、美觀大方、

耐腐蝕。

2、固化光源：該機采用優質光敏高壓汞燈為光源，可確保固化質量，燈管上面

配有精密鋁質燈罩作鏡面反射器，可提高30%紫外光，使紫外光反射均勻。

3、傳動系統：本機采用交流電機驅動網帶，速度可在0-8m/min范圍內任意調節，傳動平穩、可靠、噪音小、傳動網及鏈條松緊可調、操作方便。

4、冷卻系統：冷卻系統采用低噪音軸流風機，低耗高效，保證燈管和工作有一

個合適的工作溫度、防止產品變形。

5．UV機內部燈管擺放位置：頂部2支均向下照射。

6．UV燈管壽命：保證800-1000小時，超過壽命要求更換新燈管。

8．UV機在正常工作時，突然停電或跳閘時，重新開機，需先開風機5-8分鐘等燈管表面溫度降下來后、重新啟動燈管。

五．設備安裝及調試

1、機械部分：

a、該機要求安放場所通風干燥、無腐蝕性介質。

b、傳動網的松緊可調節進出料端傳動軸的調節螺栓使之松緊適宜

2、電氣部分：

a本機安裝時，調試人員必須認真檢查各電器元件是否松動、脫落，接線是否正確緊固，發現問題及時糾正。

b、安裝燈管：操作者在裝燈前，應戴上清潔的細紗手套，用脫脂棉99%的工業酒精擦凈燈管表面和反射器表面。、燈管安裝完畢后、調好燈管照射物的zui佳距離12-20CM。

c、外接電源：該機采用AC380V、50HZ

六、操作步驟：

1.開機順序：

打開總電源→打開調速器（利用變頻器調整所需速度）按下啟動按鈕→依次打開UV燈管開關→3分鐘后正常工作。

2、UV關機順序：

依次關掉UV燈管→5-8分鐘后自動關閉散熱風機→自動關閉調速器及整機電源

七、維護與保養：

1、燈管及反射照，每月用酒精擦拭一次，保持其清潔。

2、變速箱、齒輪及鏈條要定期加注潤滑油。

3、前后輥軸、導輪和傳動網的咬合部分不允許加注任何潤滑油。

4、機內電氣線路不得隨意改動。

5、出現故障，及時檢修。機內有高壓，非專業維修人員不得擅自拆換。

6、機器長時間不用時，關閉總電源。

八、注意事項：

1、機器應平放，嚴禁倒置、側置、摔卸及強烈震動。

2、忌潮濕，應注意防水，保持干燥。

3、拆箱時應輕拆輕放，謹防損壞機殼及構件。

4、機器運行中，任意部位非正常斷電，立即關閉總電源，故障排除后，再行開機。

5、本機必須采用本公司的燈管，如采用其他廠商品牌的燈管參數不符，造成設備事故及人身傷害事故，本公司概不負責。

性能特點：· 瞬間干燥，節省時間，生產效率高； · 能使印件表面達到高光澤，耐磨擦、耐溶劑的效果； · 進口鐵氟龍網帶，輸送速度平衡可調，可方便的與生產線及其它設備聯接； · 每套UV系統獨立控制，依生產開啟燈管數量； · 采用特殊的鋁鎂合金燈罩，聚光型設計，生產效率高； ·UV燈管的工作電流可通過外示表針控制，有效掌握UV系統的工作狀態； · 配備合理的散熱系統，防止工作腔室的溫度過高導致紙張變形；熱量通過排熱系統可排出室外，同時有效保護生產工作環境。
