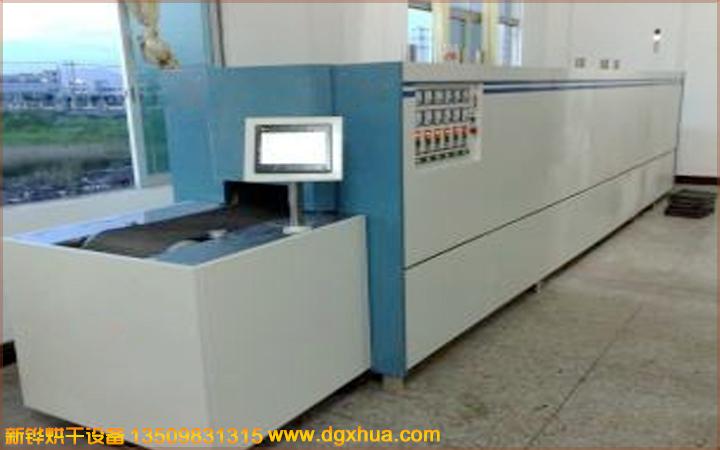

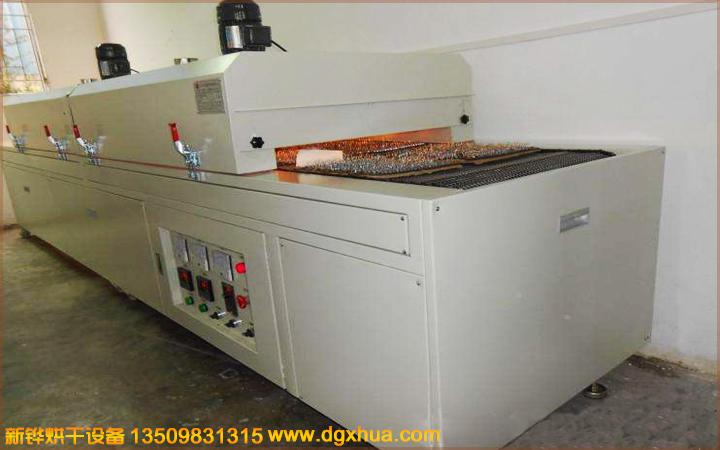

絲印烤漆隧道爐、五金烤漆絲印生產線隧道爐、五金絲印隧道爐、工業五金烤漆絲印隧道爐

型號：XHSOQ-50-3R

內箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

進料口高：0-250mm

進料段長：0-270mm

加熱段長：650mm

冷卻段長：200.mm

出料段長：270mm

輸送寬度：500.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

產品說明：

1、外尺寸：全機用1.2 mm冷板折彎而成，整機噴塑（非普通噴油）不脫漆、耐腐蝕，易清洗。

2、 烘干部分：烘干部分長度為18米，爐內凈高0.2米，內膽采用1.2mm鍍鋅板制作，以免生銹、氧化；，爐腔三面鋪50 mm高溫隔熱層；大梁中間鋪50 mm厚隔熱層。

3、 電器部分：電源380V，三相五線制，采用5HP變頻調速電機、轉動速度5-10米/分鐘任意可調；爐腔配控制電箱，采用RKC溫控器，溫度室溫至150℃任意可調，功能有PID自整、自動恒溫，漏電保護等功能；其他控制電路電器均采用正泰電器控制；爐腔頂部配運風馬達18臺，功率1HP，配八寸運風風輪。

傳動部分：PVC網帶，機頭機尾設有主動被動調節滾筒，防止網帶跑邊。

廣泛應用于電子、五金、塑膠、地板、紡織、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產，取代傳統熱風循環式烤箱。
