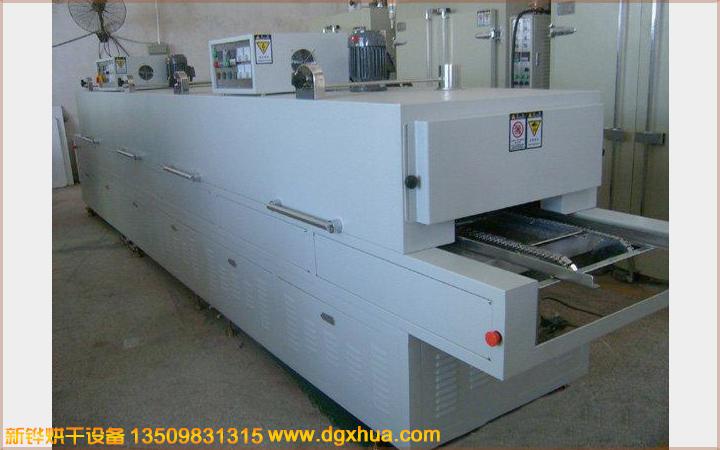

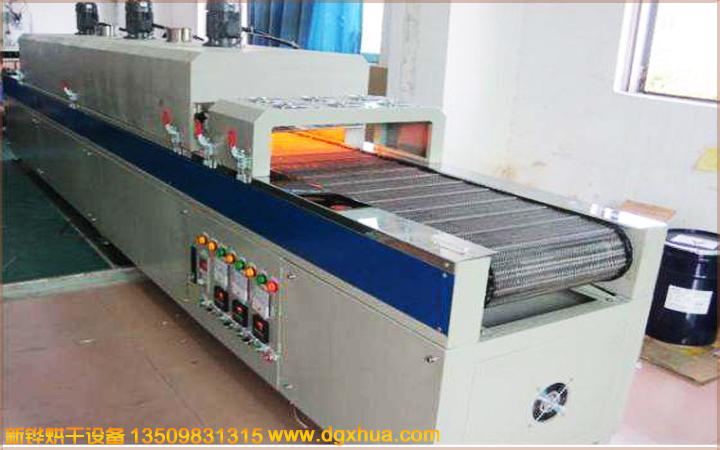

紅外線隧道爐、水性涂料干燥流水線隧道爐、涂料流平紅外線預熱隧道爐

隧道爐介紹： 參考尺寸：長12米 寬1.6米 高1.58米

型號：XHSOQ-50-3R

進料口高：0-250mm

進料段長：0-270mm

加熱段長：650mm

冷卻段長：200.mm

出料段長：270mm

輸送寬度：500.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

一、設備用途： 用于產品涂料流平、紅外線預熱、水性涂料干燥和搭配UV工藝做先流平后立體UV光固等用途；

二、設備特點：

1、采用SCR/SSR電子節能控溫設計，省電！

2、采用變頻鏈?zhǔn)?穿桿力骨制作，輸送安全！

3、采用爐內均勻度正負3度內，六面均勻保溫！

4、采用進口JMZ-IR1000紅外線IR加熱，升溫快；

 5、爐體分段設計安裝，分段精密自動控溫。

 三、工作原理和加熱方式： 隧道爐又叫輸送式烤箱，采用紅外線（IR）、紫外線（UV)、電熱管、熱蒸汽、瓦斯煤氣、生物顆粒和微波發生器等發光發熱方式進行升溫加熱，常見用于自動化烘烤、流平、殺菌或干燥產品等用途，也可以根據客戶產品工藝生。
