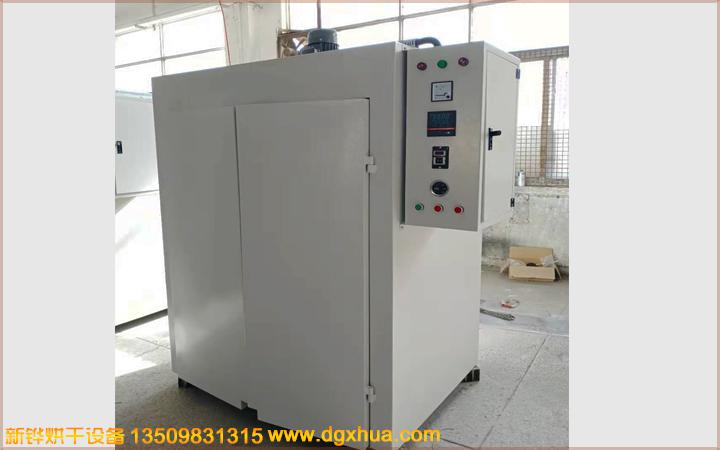

精密400度自動恒溫高溫烤箱、PID自整定恒溫高溫雙門箱、精密PID自整定高溫烘干烤箱

型號：XHMO-8-0023

外形尺寸：高1980mmX寬1300mmX深2300mm

內膽尺寸：高1360mmX寬1050mmX深1280mm

內膽材料：優質304不銹鋼、316不銹鋼（可選）

 外壁材料： 冷鋼板（表面磷化處理后烤漆）

工作溫度：RT（室溫）-250℃（任意調節設定）
控溫精度：±1℃（空載測試）
控溫方式：PID雙數顯智能控溫，按鍵設置、或采用臺灣宣榮牌H721型微電腦智能型LED數顯溫控器。

一、精密烘干箱設計參數

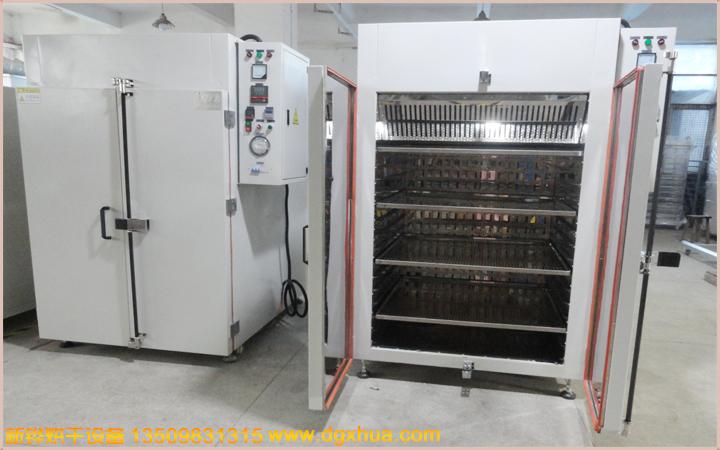

1、外形結構：雙開門
2、溫度：室溫至399℃可調、可恒溫，溫差±2（空載測試）；
3、加熱方式：不銹鋼翅片式電熱管加熱，二面大風量強制水平循環運風；
4、保溫：100mm厚耐高溫硅酸鋁纖維；
5、溫控：臺灣宣榮微電腦智能型數顯溫控器加SSR控制，輸入模式為臺灣產精密K型熱電偶；
6、功能：PID自整定、自動恒溫、自動計時(配有高精度數顯自動計時器可調9999分鐘/小時)溫度到后定時報警斷電、超溫斷電、漏電保護、電機過載保護等；
7、功率：加熱功率12KW,總功率14KW。

二、精密烘干箱概述：

烘箱，采用國家重點推廣的節能環保加熱新技術，通過電源使電熱管加熱，產生熱源，當它被加熱物體吸收時可直接轉變?yōu)闊崮?，從而獲得快速干燥效果，達到縮短生產周期，節約能源，提高產品質量等目的。

三、精密烘干箱結構：

本箱由角鋼、A3冷壓碳鋼板、拉絲不銹鋼板制成，（材質可選）外殼與工作室之間填充硅酸鋁纖維保溫，遠紅外加熱管按裝在烘箱底部（或兩側）風道內，溫度可以調節，PID數顯控溫儀表，數字顯示

、自動控溫恒溫報警提示功能。

四、精密烘干箱使用范圍：

本箱應用范圍廣，是吸收引進國產化，替代進口的可靠性理想干燥設備、基板應力的去除、油墨的固化、漆膜的烘干等。

五、精密烘干箱規格要求及配置:
(1)外形部分:外形材質采用2.0mm厚冷板折彎而成,表面高溫靜電噴塑（非普通油漆）耐腐蝕，防生銹，外形尺寸按要求定制,大雙門,配加強型鍍鉻方鋼門鎖，拉手?？鞠涞撞颗溆型栖嚨儡墸ǖ儡壍某叽?br/>按照貴公司的千層架訂做）,方便推車進出。
(2)內膽部分：內膽材質采用1.5㎜厚SUS#304鏡面不銹鋼板制做，不生銹，耐腐蝕,易清洗,使?fàn)t內清潔無塵、內膽四周鋪100mm厚高溫硅酸鋁隔熱巖棉，門邊四周增加耐高溫密封鑲?cè)胧焦枘z條，使?fàn)t外溫度不燙手.烤箱后方設有防爆機構的防爆小門。
(3)發熱部分：內置臺灣產不銹鋼散熱片發熱管于爐腔兩側，爐腔頂部配0.75KW進口愛德力牌運風馬達一臺、配10寸半運風風輪于爐腔頂部，兩面循環大風量強制左右運風方式，配進氣、排氣口閥門，可調節空氣流量，使?fàn)t內溫度更加均勻。
(4)電器部分：電源380V，三相五線制，功率按工業烤箱大小，溫度定制，配控制電箱于烤箱右側部，采用臺灣宣榮牌H721型微電腦智能型LED數顯溫控器，模塊連續緩沖式輸出控制加熱器,采用SSR固態繼電器、二路二檔控制輸出加熱器(當溫度到達設定溫度值時,此時烤箱處于恒溫狀態,可任意關掉一組加熱器,從而降低整個烤
箱的功率,達到省電效果)。顛覆傳統過零觸發時帶來的電流瞬間沖擊大、控溫波動大等影響，配合性價比極高的E系列4-20MA輸出型溫控器，可使輸出電壓平穩線性變化，控溫效果更穩定，性能更卓越，(可根據溫度的誤差大小自動調整輸出功率的大小)使溫度更加精準,溫度溫至250℃任意可調，功能有PID自整定、自動恒溫、自動計時(配有高精度數顯自動計時器可調999分鐘/小時)設有手動和自動計時開關選擇,溫度到后定時報警斷電、超溫斷電、漏電保護斷路器、電機過載保護等功能，定時和超溫警報器及信號指示燈均為分別控制和顯示,采用雙溫控器控制,有的超溫設計,設有超溫上限溫控點,防止因主溫控器失控而損壞其產品,使溫度更加精準，內部溫差±2度。其它電器均采用進口三菱和歐姆龍電器控制。控制電箱上裝有多色工作指示燈，可顯示烤箱的工作情況和故障。

六、廣泛使用于：電子產品行業、電機、變壓器、太陽能行業，硅材料行業、通訊、電鍍、模具，鞋材、塑料、五金化工、印刷、制藥、PC板、粉體、含浸、噴涂、玻璃、陶瓷、木器建材……等等的精密烘烤、烘干、預熱、定型、加工等。另外橡膠制品的二次硫化過程中，能徹底去除產品表面難于去除的白灰，有效的保證了產品的質量和要求。
