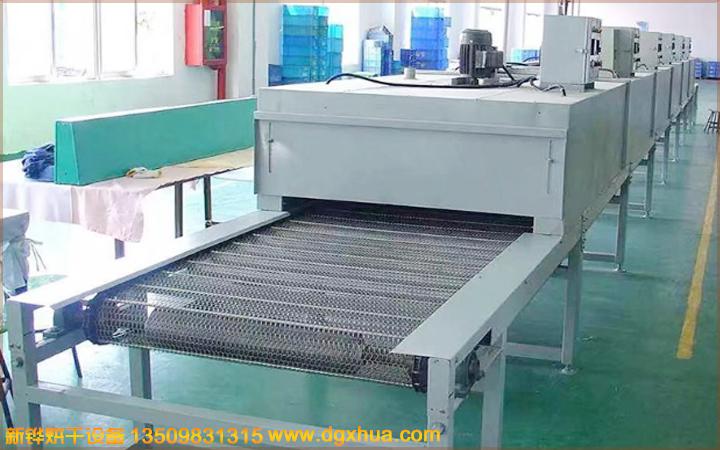

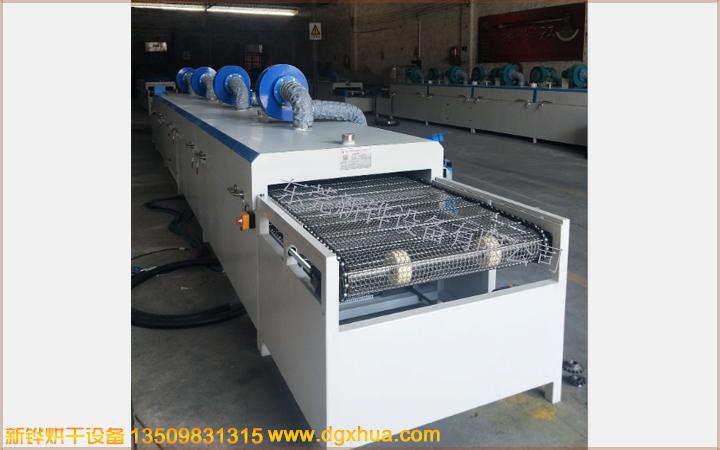

無塵隧道爐、無塵充氮隧道爐、熱風無塵充氮隧道爐、工業熱風無塵充氮隧道爐

一、型號：XHSOQ-40-3R

內部尺寸：高1500MM×寬430MM×深100MM

外箱尺寸：高2000MM×寬630MM×深1550MM

進料口高：0-250mm

進料段長：0-270mm

加熱段長：650mm

冷卻段長：200.mm

出料段長：270mm

輸送寬度：500.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電   壓：380V三相4線50HZ。

加熱功率：9KW 運風功率：0.75KW 總功率：9.75KW
控制方式：到達所需溫度開始計時或開機計時。
二、溫控系統：

1、溫度范圍：常溫—250℃（可任意設定所需溫度,升溫至150度須30分鐘左右）
2、溫度控制器：采用臺灣品牌RKC 70型溫度控制器，PID做數字顯溫控系統：

溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、配2芯電熱偶證溫度控制更加穩定和更準確、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

控制電器使用材料：采用臺灣“威綸”牌7寸觸摸屏 K型溫度熱傳感器 1條 2510正泰牌接觸器1個1210正泰牌接觸器1個,夠溫計時器1個，時間制1個,超溫保護1個,過載保護器1個,工作電流表1個電器、加熱、運風、控制扭制、開關各1套   電源開關、加熱運風工作指示燈各1支
3、加熱器：采用陶瓷發熱盤加熱，發熱管裝置在爐內上部傳熱至底部。

 三、運風控制系統：

1、運風電機采用1HP 0.75KW升捷牌運風電機1臺加強軸烤箱專用電機并裝

電流過載保護，配置強力型多翼風葉輪10.5寸1個。

2、運風方式：在爐體左右兩側強制出風，頂部回風循環。在左右兩側出風口配置調節板，調節爐內溫差。在爐體頂部配置排氣排風煙囪，讓產品在烘烤時，及時排出廢氣煙霧。

四、爐體結構及用料：

1、爐體設計成：雙開門，內膽箱分隔6層,托盤另行計價。

2、內箱采用1.2mm厚不銹鋼板制做，保溫層80mm厚高級巖棉。

3、外箱采用1.5mm厚冷扎板加工成型后防銹處理,柒顏色為天藍色。

4、門邊密封：采用耐高溫硅膠迫緊密封。

五、機臺工作原理：

1、啟動電源開關→2、開啟電機運風開關→3、開啟加熱開關→4、設置所需溫度→5、開始加熱→6、溫度到達開始自動計算烘烤時間→7、到達烘烤時間開始蜂鳴提示，并切斷加熱電源。
