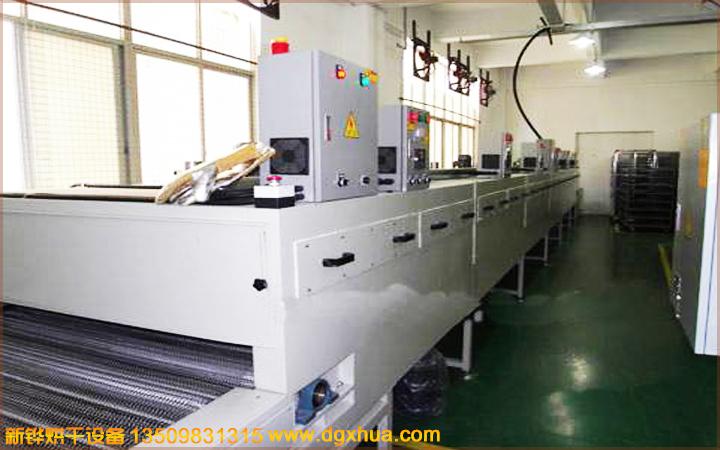

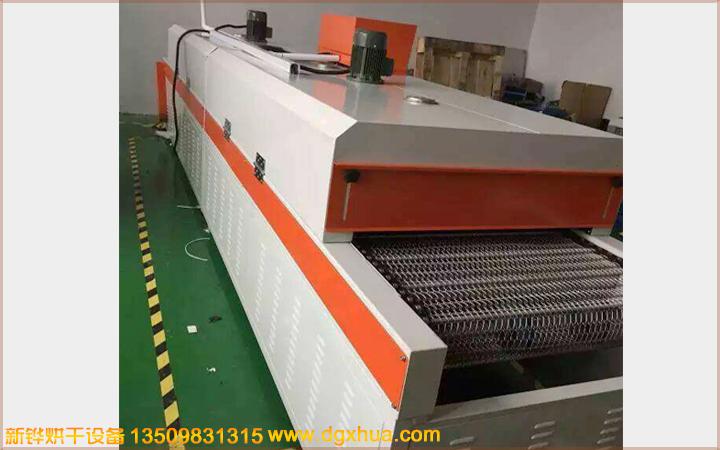

無塵隧道爐、隧道式烘干爐設備、高溫?zé)o塵隧道爐、高溫烘干設備隧道爐

型號：XHSOQ-50-3R

內箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

進料口高：0-250mm

進料段長：0-270mm

加熱段長：650mm

冷卻段長：200.mm

出料段長：270mm

輸送寬度：500.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：?jiǎn)蚊嫠剿惋L(fēng)/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘。

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

一、本機特點

（1）機械傳動采用變頻無級調速，運行平穩、無間隙、無爬行現象。

（2）采用工業電腦控制，全自動控制，自動化程度高，可方便根據不同產品隨意的設定工作條件，調整工藝和產量，可靠的保證產品質量。觸控屏輸入和顯示，可以方便監控生產線的工作情況和修改工藝參數，可以全面協調生產線的工作。

（3）采用集中供熱方式，根據烘道加熱特點合理布置風道。電腦PID控溫和固態繼電器調壓，可以降低溫度波動。

二、網鏈輸送系統組成

本機使用專用不銹鋼網，采用鏈條輸送系統，運行阻力小，承載能力大，轉彎靈活，能更好地利用場地空間，配合地面的生產設施，可完成不同程序的工藝操作，機械傳動采用變頻無級調速，運行平穩、無間隙、無爬行現象。

三、排廢氣系統

控制廢氣外溢，平衡進風氣流，改善了工人的勞動條件。獨特的引風設計，引風氣流平穩均勻，即保證了良好的排氣效果。

四、微電腦控制系統

微電腦控制系統、液晶屏顯示，變頻無級調速，自動化程度高，烘干過程自動完成,無需人工操作，使用簡單方便，可方便根據不同產品隨意的設定工作條件，調整工藝和產量，可靠的保證產品質量。

五、烘道體

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）、外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求、烘道體外形美觀大方，操作簡單易行，使用方便。材料選用則考慮了便于強度與保溫，并堅固耐用。

重要的機械部件及所有控制元件，采用優質名牌元件，保證設備的可靠進行。大大減輕工作強度，提高了工作效率。

六、平面直線皮帶傳輸線

運送過程中速度正確平穩，可確保的同步運送；選用特定的冷板型材做成的，裝置起來很便當，便于和烘道形成一體。結構簡練，外觀精巧，有用且無噪音；高自動化，多功用。

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。

廣泛應用于電子、五金、塑膠、地板、紡織、食品、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產，取代傳統熱風循環式烤箱。

主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡。
