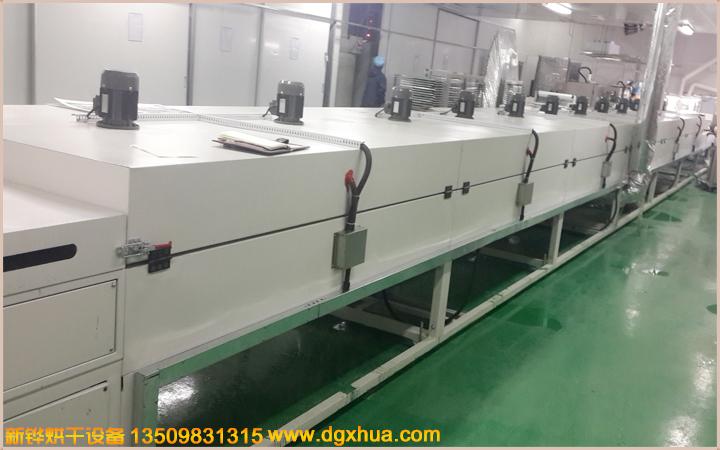

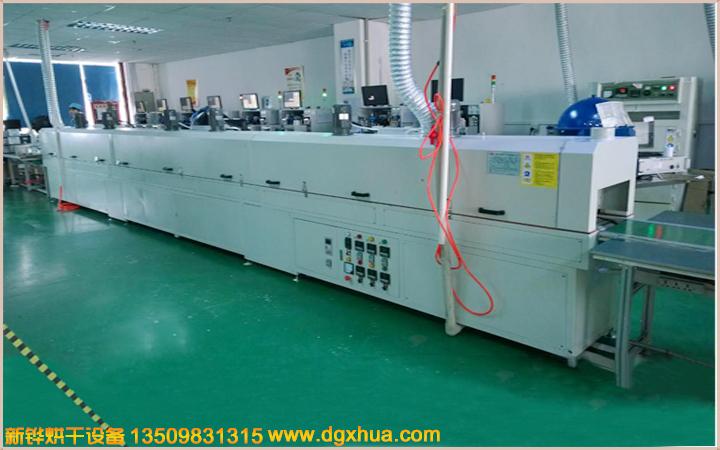

五金塑膠隧道爐、五金塑膠絲印隧道爐、塑膠絲印隧道爐、工業塑膠絲印隧道爐

型號：XHSOQ-100-4R

內箱尺寸L*W*H:8000*1050*150

外箱尺寸L*W*H：10000*1250*1650

進料口高：0-250mm

進料段長：800mm

加熱段長：4*2000mm

冷卻段長：400.mm

出料段長：800mm

輸送寬度：1000.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。

保溫材質：採用高級保溫棉，保溫厚度150㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。

一、產品概述：

 隧道爐是已通過熱的傳導、對流、輻射完成對產品烘干固化的隧道式機械設備，通常

簡稱隧道爐。 隧道內有一條連續運轉的輸送系統。產品輸送烘干時，其需烘干的產品通過

輸送鏈板、鋼帶或網帶與電熱元件或加熱管之間產生相對運動。從而完成均勻烘干、輸送的

工作。隧道爐可連續生產，生產效率高，節省人力，烘干品質穩定。該隧道爐主要用于工業

化生產企業中，以大批量連續或間歇烘干為特征。由專職人員操作。

二、產品特點：

 1、隧道爐由傳動裝置、機架、輸送帶、加熱裝置、控制系統等組成。

 2、隧道爐分進料口、出料口、烘干爐，冷卻爐。

 3、輸送：輸送帶變調速，輸送速度平穩可靠，輸送帶松緊可調；

 4、配件：機架設計可移動萬向輪或腳杯，便于調整整機及機體搬運；

 5、溫控器:進口數位溫度顯示表,控溫效果更穩定，性能更卓越，有自動恒溫、超溫報警、漏電保護、電機過載保護等功能；

 6、超溫保護:雙重超溫保護，電器可控制，安全可靠；

 7、升降溫度快，經濟快速；

 8、每段爐蓋均可獨立打開，便于爐內的清潔和檢修，掀開式設計，輕便簡捷。

 9、循環方式：熱輻射及自然對流；

10、有殼體優質鋼板，機架方鋼，殼體靜電噴塑，具有防生銹、耐腐蝕、耐磨損易清潔等特點；

主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡。

廣泛應用于電子、五金、塑膠、地板、紡織、食品、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產，取代傳統熱風循環式烤箱。
