遠紅外隧道爐、工業烘干爐、烘干輸送隧道爐，高溫硅酸隔熱隧道爐

隧道爐規格要求及參考配置： （非標定制）

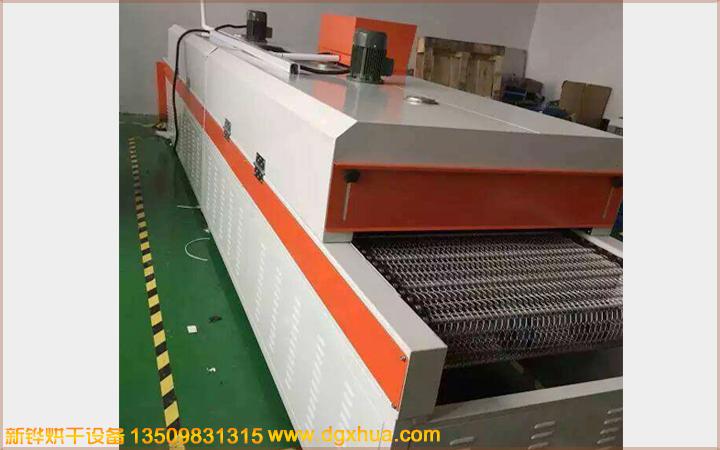

（1） 隧道爐烘干爐部分外形尺寸:長9.5米，外寬0.89米，網帶寬0.65米總高1.61米，出料部分長1.0米，烘干部分長7.5米，進料部分長1.0米,加裝有防塵罩，線體大梁和箱體外殼采用2.0㎜厚冷板折彎而成，整機外殼高溫靜電噴塑(非普通油漆)耐腐蝕易清洗，機架用40×80㎜方通焊接而成，配16㎜調節腳杯。

（2） 隧道爐內膽共三段爐腔，每段2.5米,爐腔總長7.5米.內膽材質采用1.5㎜厚304#鏡面不銹鋼板制作,爐腔總高0.6米,進料口凈高度0.3米設可調節檔板,中間100㎜厚高溫硅酸隔熱巖棉,網帶底部配有高溫隔熱層。使?fàn)t體外部不燙手

（3） 隧道爐電器部分:電源380V，50A，三相五線制,功率27KW，采用2P臺灣愛德利變頻器變頻調速, 配臺灣愛德力1.5KW調速電機一臺,奧克力牌70型減速牙箱，速比為1:120,配傳動齒輪和傳動鏈條,傳動速度0.1至5米/分鐘任意可調；烘干部分配控制電箱. 每相都配有電流顯示表,可監控發熱管的工作情況, 分三段六路控制（當?shù)竭_(dá)設定溫度時可任意關掉其中幾段發熱管，降低加熱功率，其達到省電效果）。采用日本RKC智能型數顯溫控器，溫度室溫至250℃任意可調,功能有PID自整定微積分控制、自動恒溫、超溫斷電報警、漏電保護、電機過載保護等功能,內部溫差±3度；其它控制電路電器均采用國內正泰和進口三菱電器控制；每段爐腔配臺灣愛德力牌運風馬達二臺，配八寸半運風風輪，三面循環左右運風,左右兩邊配有運風槽,共計：6臺運風馬達，每臺0.75KW.使?fàn)t內溫度更加均勻；每段爐腔內裝有遠紅外線石英發熱管12條，共計36條,每條500W均勻分布在配在爐腔內部,配獨立的控制系統。

（4） 采用不銹鋼鏈板式傳送帶,鏈板采用1.5mm厚304#不銹鋼板折彎而成,采用固定螺絲均勻的固定在左右兩邊。

· 傳熱面積：可控 m2

· 轉速：可調 r/min

· 功率：27KW kw

· 外形尺寸：長9.5米，外寬0.89米，網帶寬0.6 m

· 占地面積：15平方 m2

· 重量：500公斤 kg
