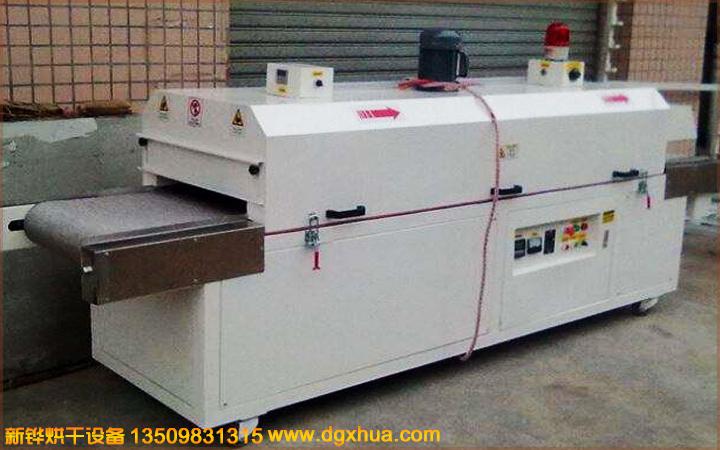

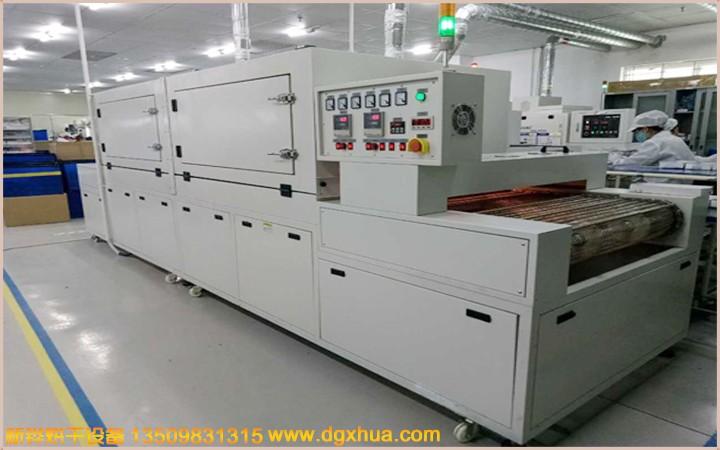

紅外線隧道爐道爐烘遠紅外線隧道爐、IR隧道爐

1、隧道爐外形尺寸:線體總長7米，總外寬1710mm,內寬1250mm，總高1950mm；進料部分長500mm，烘干部分長6000mm,出料部分長500mm，底部到網帶的高度為600mm（±10mm可調）；線體大梁支架和箱體外殼采用1.2㎜厚201不銹鋼板折彎而成，機架用50×50㎜鐵方通焊接而成，線體底部配有腳杯.

2、烘干部分：總長6米，共分3段爐腔，每段2.0米，內膽材質采用1.0㎜201不銹鋼板制作,進料口凈高度250mm,進出料口設可調節檔板,中間鋪130㎜厚高溫硅酸隔熱巖棉,使?fàn)t體外部不燙手.除進出料口,大粱接縫處,頂部進氣口和排氣口閥門,周邊除外.外殼溫度不能高出室溫8度以上.頂部配有進氣口和排氣口閥門,可調節室內空氣流量,便溫度更加均勻.

3、電器部分:電源380V，三相五線制,功率55KW，采用1P變頻器變頻調速, （4臺）,傳動速度0.15米-0.5米/分鐘任意可調；前設有緊急停機按鈕.確保安全.

4、發熱部分：內置不銹鋼發熱管，均分布在爐腔頂部，每段爐腔頂部裝有0.75KW運風馬達2臺（共4臺），配10.5寸運風風輪于爐腔頂部，配有獨立的控制系統，綜合風量運風，爐腔頂部配進氣和排氣口閥門，可調節 進出氣口空氣流量大小，使?fàn)t內溫度更加均勻。

5、控制部分:采用臺灣臺松微電腦智能型溫度儀表，配有PV和SV數字顯示窗口,采用模塊連續緩沖式輸出控制加熱器, 配獨立的控制系統，采用繼電器輸出。顛覆傳統過零觸發時帶來的電流瞬間沖擊大、控溫波動大等影響，可使輸出電壓平穩線性變化，控溫效果更穩定，性能更卓越，(可根據溫度的誤差大小自動調整輸出功率的大小)使溫度更加精準,溫度室溫至200℃任意可調，功能有PID自整定微積分控制、自動恒溫、超溫?cái)嚯妶?bào)警、漏電保護、電機過載保護等功能；內部溫差±5℃，其它控制電路電器均采用正泰電器控制；

6、傳動部分：網帶采用不銹鋼網帶,倆邊鏈條為碳鋼材質.網帶分倆條每條網帶寬530mm.
