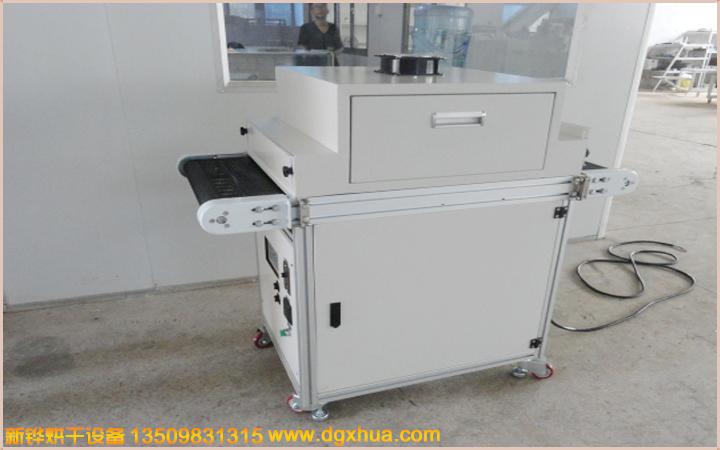

紫外線UV光固機 UV固化機 紫外線設備

一、用途
UV光固機是利用UV光源發射的強紫外光照射到印有光敏印料的工件表面，使其達到迅速固化（燈的發射光譜與印料的吸收光譜一致）的目的，其固化具有一定的抗腐蝕性、耐熱性和一定的附著強度。該機主要用于絲網印刷油墨的固化工藝，膠印UV油墨及光油固化工藝，更適用于單、雙面印制板生產過程中的網印光固抗蝕印料的固化，木地板UV漆光固化，PVC新型材料、銘牌、面板蝕刻前光固化抗蝕印料的固化。
二、特點：
1. 提高產品生產效率。
2. 環保型實用可靠。
3. 本機配有不銹鋼、特氟龍、桿式傳送帶或自動吸附、延時風冷系統，光源高度、角度調整系統。
4. 結構緊湊、設計新穎、功能齊全、操作方便、效率高、耗能低、堅固美觀、耐腐蝕，由于裝置有自動進料一出料的傳送系統，此機既可獨立使用，又適合投入自動生產——參加聯機作業進行連續生產。
本機主要技術指標到當代國內外同類產品先進水平。
三、工藝過程：
進料—光固—風冷—出料
四、主要技術指標：
1. 固化工藝尺寸：可根據固化物特點任意選擇，常用規格600mm—1200mm輸送寬度。
2. 設備運行噪聲：小于50分貝。
3. 光源：（UV燈）功率：可根據UV涂料及固化物要求確定。
4. 電源：三相380V—50HZ（3KW以下可用220V電源）。
5. 傳送速度：1—20米/分 無級調速
6. 重量：150—900kg
五、構造：
1. 機體結構：
機架采用國標方管按制造，鋼性好、強度大、堅固穩定，表面涂防銹底漆黃色橘紋漆和黑色機電漆，美觀耐氧化。機身箱板為可拆卸式使該機裝調和維修方便，為防止漏光，固化區采用光密閉結構。

2. 傳送系統：
由于UV涂料配方的差異,印料顏色深淺及膜厚薄不同，固化時間不一，所以要求傳送系統有不同的傳送速度，為滿足上述要求，本機選用進口微型電機驅動，其體積小、運行可靠，調速范圍寬，傳送速度可在1—20米/小時范圍內調整，實踐證明系統具有啟動平衡、運行可靠、調速方便、誤差小的特點。
3. 光源系統：
UV光源是選用國際zui新材料制作而成。其特點是功率大、紫外線強度高、發熱量低，使用壽命長、燈管壽命長，光譜線(350—450mm)與光敏印料吸收譜線相一致。UV反光系統選用進口材料制作的專用反光罩反光性能好，能提高光強度30%，耐氧化、散熱性能好。
4. 冷卻系統：
工件固化在半密閉的固化區內進行，上固化區UV燈同時工作，由于燈管功率大，發熱量集中，本機設計采取強制風冷，冷卻上或下引風，排放燈管所發熱量。保證正常工作。
5. 傳送網帶系統：
傳送帶用不銹鋼或特氟龍材料UV燈編織而成，抗腐蝕經久耐用，傳送網按設定的速度連續運行，工件從前端進入固化區，在運行中完成固化，工件由后端送出，為保證工件隨傳送網平穩移動且移動時速度均勻，主動軸采用與網相附的導向槽，這樣就使傳動速度化小，工件在固化過程中移動平穩，從而有效保證工件的固化質量。
