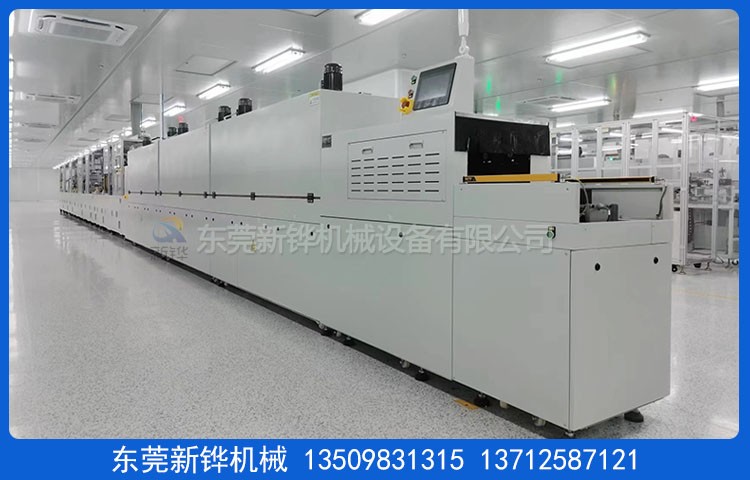

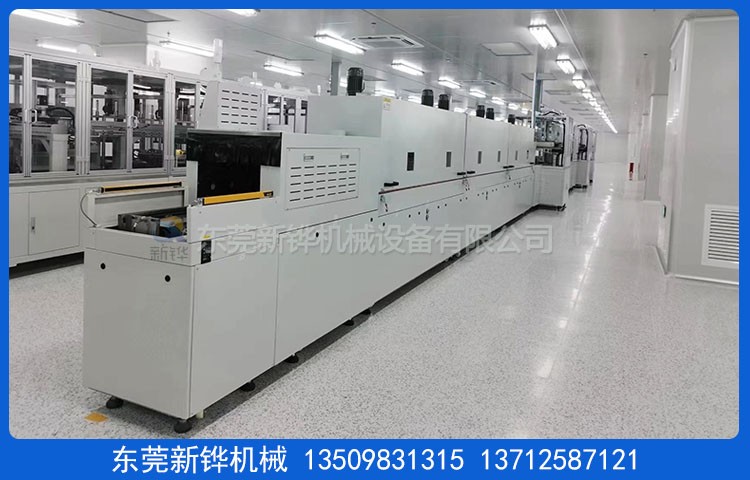

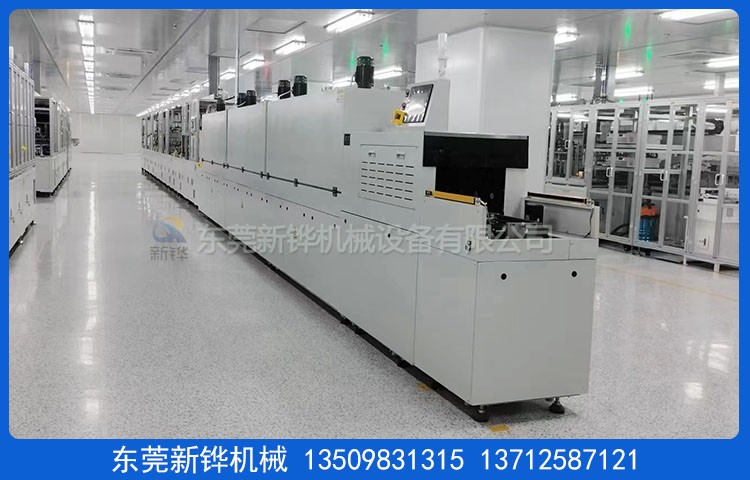

設備名稱:雙層冷卻爐
設備型號:XHSO-3-08-2T
設備電源:AC380V 3φ 50HZ 8KVA
外形尺寸:長2830×寬2080×高1350㎜ （參考尺寸）
內箱材質:T1.0mmSUS304#不銹鋼折彎加工。
外箱材質:T1.2mmSS41#冷板焊接打磨加工。
機臺顏色:灰白色（客戶提供色卡）。
輸送皮帶:T3.0mmPVC綠色皮帶+托盤。
輸送動力:調速電機配數顯電子調速器，光電檢測出料。
升降平臺:前后升降模組+滑塊+輸送平臺。
輸送高度:雙層冷卻爐輸送皮帶距離地面高度750±30mm
保溫材料:硬質Polyurethane發泡及玻璃棉，保溫厚度50mm。
箱門密封:?20mm耐高硅膠密封條密封處理。
操作方式:觸摸屏+PLC控制器，參數設定:溫度，風機，運行；
程序控制:2套切換（單層輸送一套，升降二層輸送一套）。
溫度控制:智能溫度控制器，數字設定，LED顯示，PID自動演算。
溫度檢測:爐內前中后各一個溫度傳感器共3個溫度檢測點。
冷卻方式:2套*3HP泰康壓縮機左右吹風，出風口溫度:5-25度可調。
安全保護:進料位對射光柵、安全防護板、雙手啟動按鈕、漏電斷路器、電源逆向防止器、馬達及電熱過電流、控制回路短路及過載等保護裝置合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起35個自然日完成；安裝調試時間為貨到工廠之日 2個工作日內完成。
東莞新鏵烘干設備廠家生產:雙層冷卻爐,PA管雙層升降冷卻爐,冷卻隧道爐,烘烤后冷卻爐,雙層升降冷卻爐,升降冷卻爐,熱風隧道爐,固化隧道爐,高溫隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
