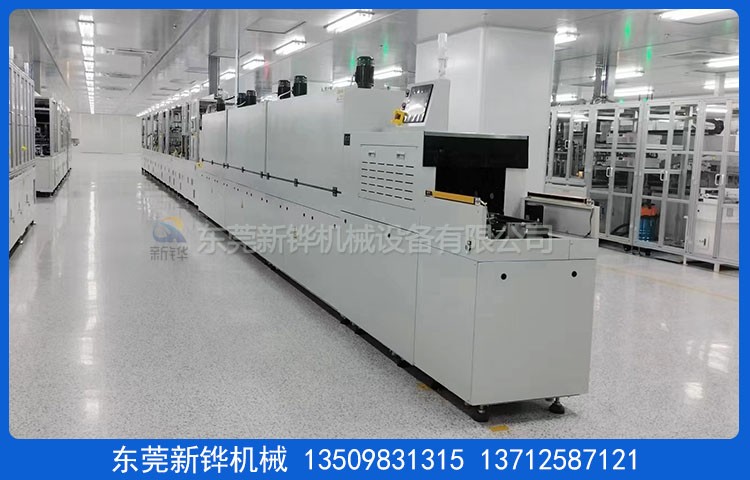

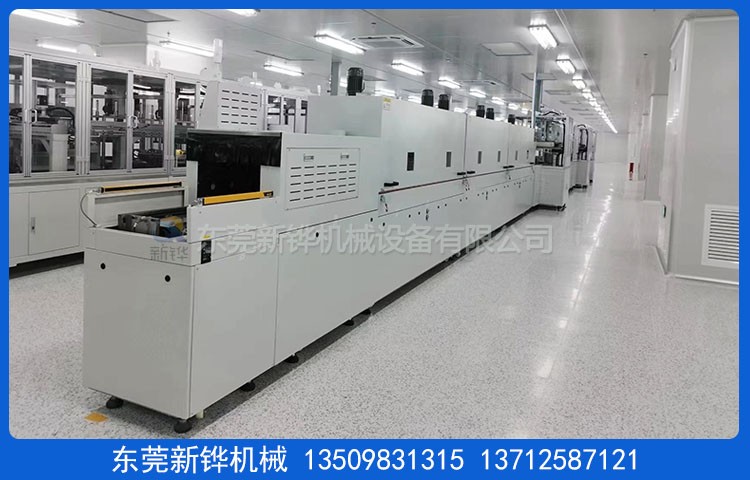

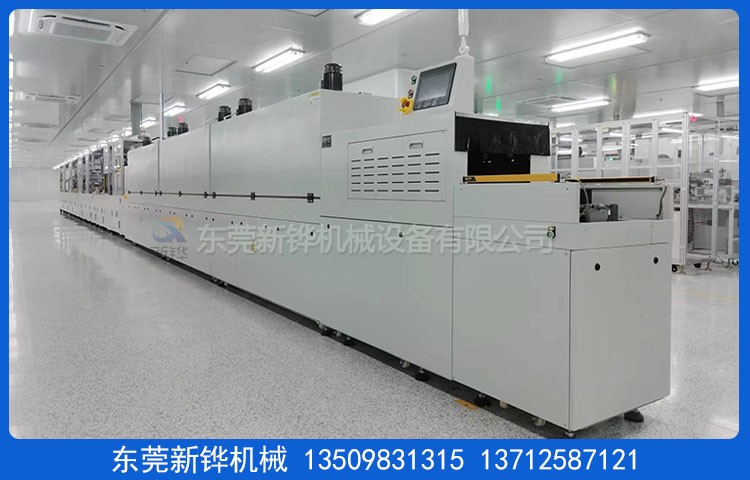

設備名稱:電芯冷卻爐
設備型號:XHSO-4.7-065-2R
機臺電源:AC220V 3φ 50HZ 3KVA
輸送尺寸:長4700×寬1000×高1800mm（以實物為準）
機臺結構:入料段:650mm,冷卻區3400mm,水冷出風控制,出料段:650mm
機臺定位:安裝承重M20腳杯,3寸腳杯方便設備的固定和2段拼接。
箱體材質:外箱材質:T1.5mm厚冷板折彎加工制作,托板304#不銹鋼。
機架材質:T2.0*40*40mm鐵方通焊接成型,機架封板。
機臺顏色:電芯冷卻爐經防銹處理后靜電體涂裝,整機為波紋白（客戶色板制作）。
冷卻方式:多組冷凝器+初效過濾器+高速風扇強制送風,進水/出水接頭DN32+進水配增壓泵,（客戶提供冷水約10℃）。
輸送方式:寬490mm,綠色PVC3.0mm沖?20*40孔距帶活動鋼扣接頭,輸送高度:800-850mm可調。
輸送速度:鳴志步進+減行星減速機（驅動客戶提供）,采用時間控制輸送節拍,3~6M/min調節速度,附數字式LED速度表顯示。
安全保護:出料口配紅外線傳感器檢測產品表面溫度；出料尾部安裝接近開關防止產品掉落,斷路器、控制回路短路、過載保護、急停開關等…合乎國際安全標準。
使用條件:主電源采用AC 220V 50Hz 三相五線制。
售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。
培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟。
驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。
驗收時間:設備調試完成3-5天內為驗收時間。
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起35個工作日完成。
安裝調試:安裝調試時間為貨到（東莞）工廠之日 1 個工作日內完成。
東莞新鏵烘烤設備廠家生產:電芯冷卻爐,冷卻爐,電芯加熱冷卻爐,快速冷卻爐,加熱固化冷卻爐,冷卻隧道爐,熱風隧道爐,紅外線隧道爐,充氮隧道爐,潔凈隧道爐,固化隧道爐,烘烤隧道爐,卷對卷隧道爐,涂布隧道爐,水份烘干隧道爐隧道爐廠家等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
