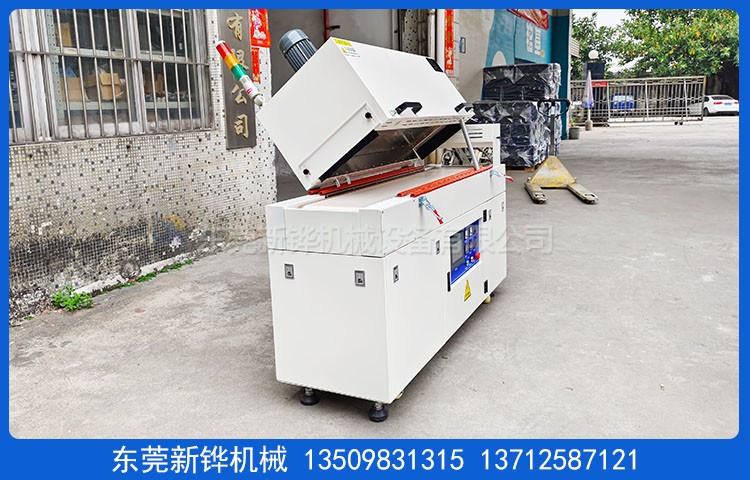

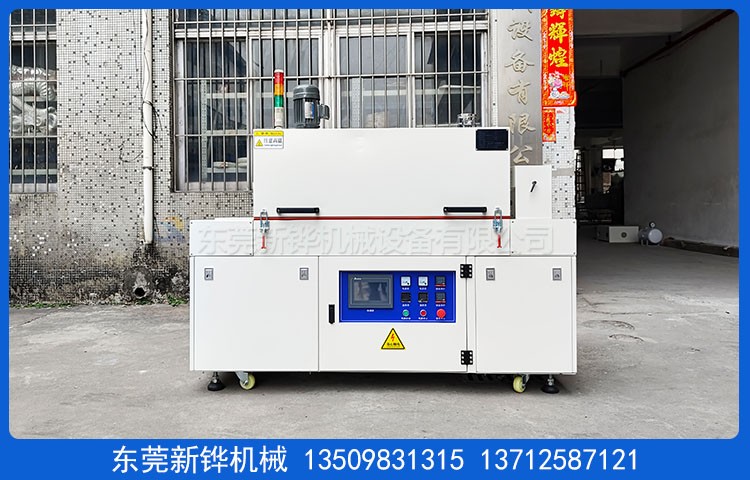

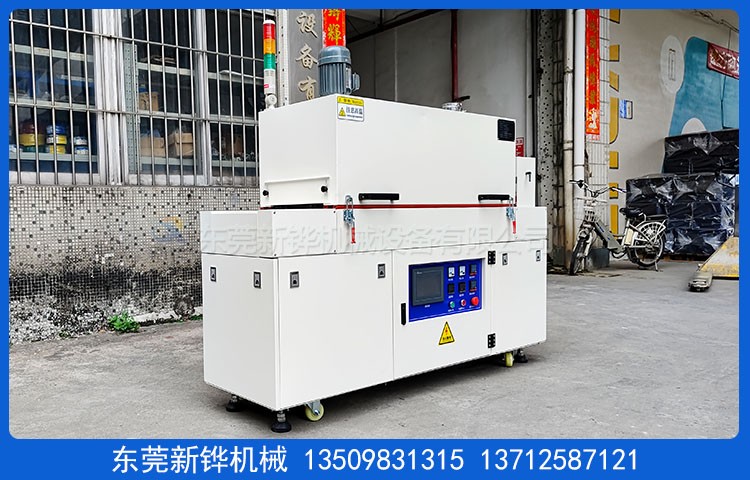

設備名稱:1.8米隧道固化爐
設備型號:XHSO-1.8-05-3R
機臺電源:AC380V 3φ 50HZ 10KVA
烘烤尺寸:長1200×寬300×高80mm
外型尺寸:長1800×寬500×高1650mm（以實物為準）
機臺結構:入料口高度:80mm，進料段:300mm，恒溫段:1200mm（1段），出料段:300mm（冷卻罩170mm）。
機臺定位:安裝承重M18腳杯， 3寸腳杯方便設備移動固定。
內箱材質:T1.2mm厚SUS430#不銹鋼板全密封滿焊保證爐內清潔。
外箱材質:T1.5mm 厚冷板折彎加強焊接加工，打磨防銹。
機架材質:T2.0*40*40mm 鐵方通焊接成型，機架不封板。
機臺顏色:隧道固化爐經防銹處理後靜電高溫粉體塗裝，整機為鄒紋灰白色。
保溫材料:白色矽酸鋁保溫，保溫層厚度100mm。
門密封條:?20mm耐高矽膠密封條密封處理，美觀無污染。
溫度範圍:常溫～MAX150℃可調，常用溫度130℃,恒溫30分鐘空載測試130℃±3%℃（進出料口除外）
溫控系統:臺達PLC+7寸觸摸屏+歐姆龍溫控器+SSR進行溫度控制, 爐堂分前、中、後三段進行分別控溫，輸入模式精密K型熱電偶；具備自動整定和PID參數的自動校正功能，
運風方式:隧道固化爐經過風道分散後左右運風，迴圈運風設計，均勻性佳。
運風電機:長軸型高溫馬達1組配強力型多翼式風輪。
進排風口:進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。
加熱器:SUS304不銹鋼電熱管，3套加熱控制溫度。
加熱功率:升溫狀態:9KW,恒溫狀態:4.5KW。
升溫速率:約10℃/min,空爐常溫～130℃約需時間15分鐘，
輸送材質:0.7mm鐵氟龍布帶平接方式，網帶有效寬度≥300mm，輸送帶面距離地面高度820±30mm（可調） 網帶平接需方便拆裝更換。
輸送速度:烘乾時間10-30min走1200mm，常用40-120mm/min任意調節。
輸送動力:馬達、減速機、鏈輪、鏈條傳動帶動鏈網運行，變頻器調節速度。
冷卻方式:採用4寸高度風扇送風冷卻。
安全保護:每組加熱段單獨超溫報警（數顯溫控器）、感溫頭監控溫度超溫停止加熱並警報、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電櫃防護等級IP54。
使用條件:主電源採用AC 220V/380V/50Hz 三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售後服務:設備自送貨之日起質保期為壹年，質保期內發生非人為品質問題免費維修。
培訓服務:設備製作期間,需方可指派工程師等人至供方生產現場調機及教育訓練,以利縮短培訓期；供方出貨前，需方至設備現場驗機，並將需方提出的驗機問題在出機前處理完畢；免費提供日常維護、技術諮詢、故障處理等培訓內容,不定期對設備使用狀況進行品質跟。
驗收標淮:本機臺不含供電電源線、排風管道，以雙方簽定的技術協議書為標淮；驗收時間:設備調試完成3-5天內為驗收時間。
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟體備份各1份。
東莞新鏵烘烤設備廠家生產:1.8米隧道固化爐,隧道固化爐,隧道式固化爐,固化爐隧道爐,小型隧道固化爐,熱風固化爐,熱風隧道爐,紅外線隧道爐,充氮隧道爐,潔淨隧道爐,烘烤隧道爐,卷對卷隧道爐,塗布隧道爐,水份烘乾隧道爐隧道爐廠家等設備研發製造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
