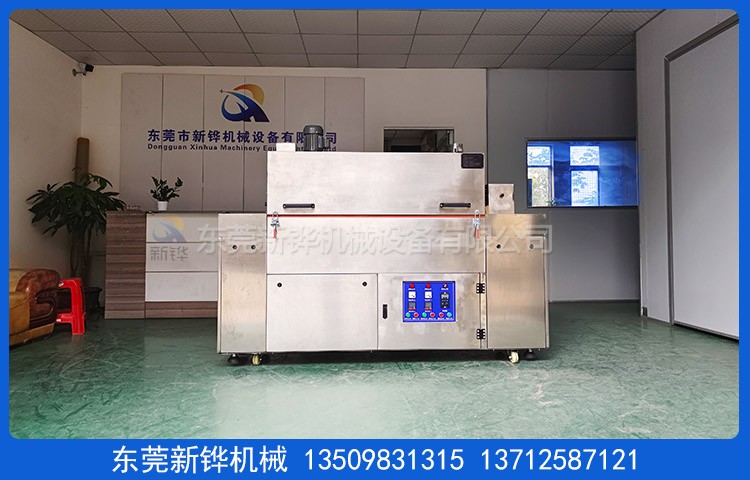

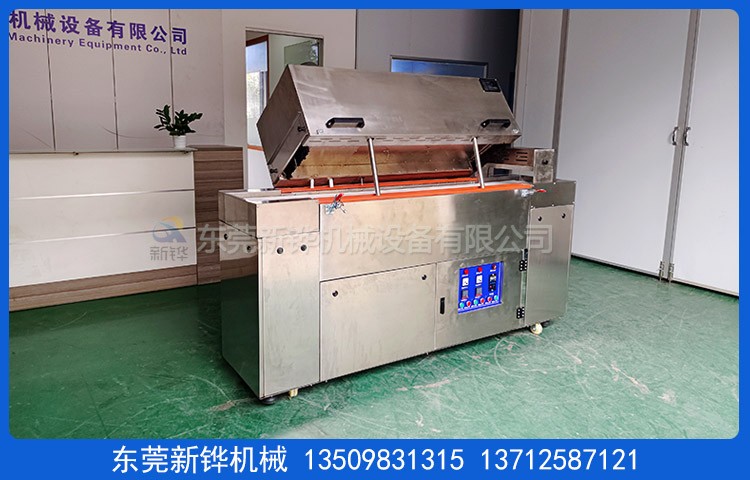

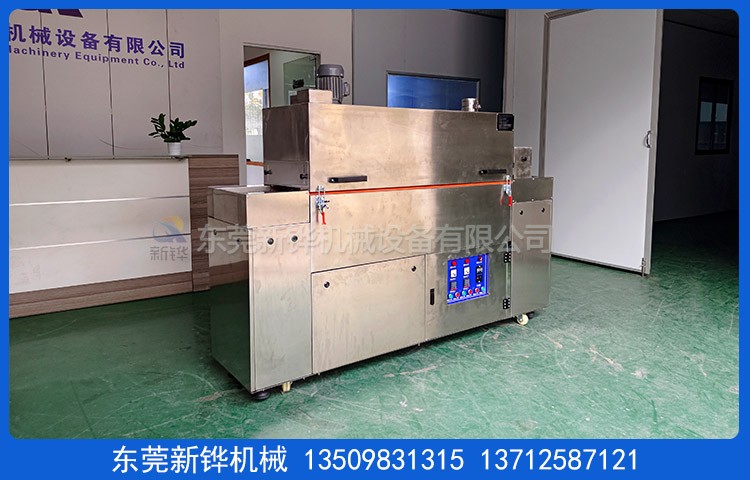

設備名稱:不銹鋼隧道爐
設備型號:XHSO-1.4-03-2R
機臺電源:AC380V 3φ 50HZ 7KVA
烘烤尺寸:長1400 × 寬320 × 高80mm
輸送尺寸:長2100 × 寬560 × 高1600mm（以實物為準）
機臺結構:入料口高度:80mm,進料段:300mm,加熱段:1400mm(2組控制加熱）,出料段:400mm（含200mm冷卻罩）。
機臺定位:安裝承重3寸一體腳輪腳杯,方便設備的固定和移動。
內箱材質:T1.0mm厚SUS304#不銹鋼板折彎加強焊接加工。
外箱材質:T1.2mm厚SUS304#不銹鋼板折彎加強焊接加工。
機架材質:T2.0*40*40mm304#焊接成型,機架整體封板。
機臺顏色:不銹鋼本色。
保溫材料:高密度黃色保溫巖棉保溫,保溫層厚度100mm隔熱外罩。
門密封條:?20mm耐高硅膠密封條密封處理,美觀無污染。
溫度范圍:常用溫度:150℃,最高溫度:常溫～MAX180℃可調。
溫控系統:溫度控制器配合SSR控制具備PID自整定調溫校正功能,輸入模式為 K型熱電偶。
運風電機:上運風370W馬達+下運風750W高轉數長軸型馬達底部經風道分散后從上往下循環運風設計,下運風采用調頻器控制風速大小。
進排風口:￠90mm自然進風盤,￠90mm可調節排風閥。
加熱功率:2組不銹鋼電熱管加熱,升溫狀態:6KW, 恒溫狀態:3KW。
輸送方式:不銹鋼隧道爐輸送寬300mm*0.3特弗龍布沖2*2mm孔徑+傳動滾筒包膠+調速電機帶動網帶運行。
輸送速度:常用50-300mm/Min調節速度。
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器、前、后、電箱面板三個急停開關等…合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。
使用條件:電源采用AC380V/50Hz三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
質保服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。
售后服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起45天交貨（不含法定節假日）。
東莞新鏵隧道爐設備廠家生產:不銹鋼隧道爐,不銹鋼輸送隧道爐,熱風隧道爐,不銹鋼網帶隧道爐,不銹鋼網帶隧道爐,傳送隧道爐,工業烘箱,熱風循環隧道爐,熱風烘干爐,隧道式熱風烘烤線,精密熱風烘干爐,熱風烘烤隧道爐,電熱隧道爐,潔凈隧道式烘箱,光伏玻璃隧道式烘干線,電機膠水隧道烘干線等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
