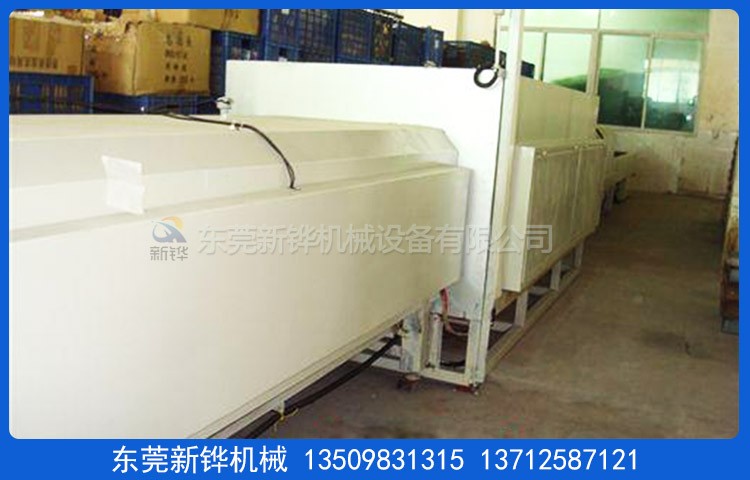

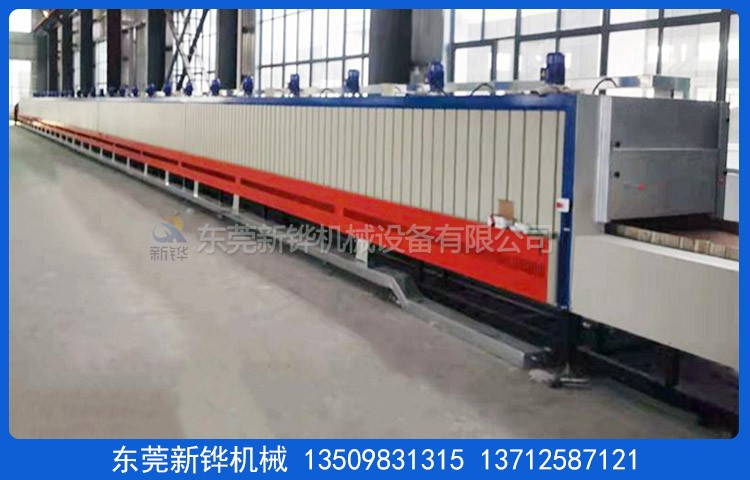

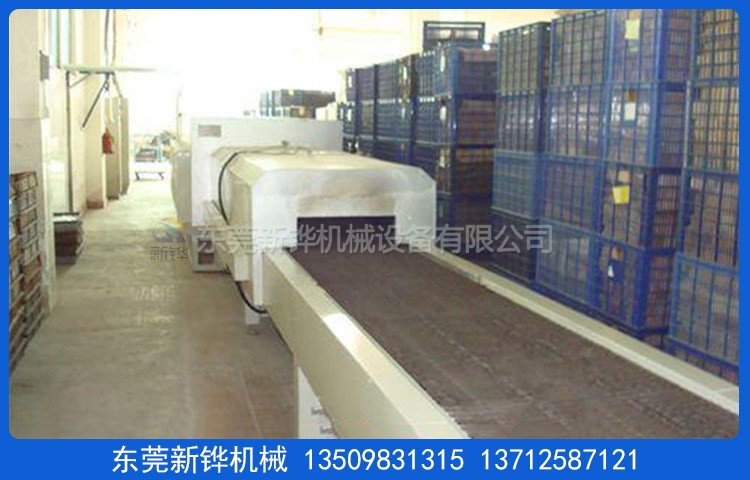

設備名稱:輸送式燒結爐
設備型號:XHSOH-7-03-6R
機臺電源:AC380V 3φ 50HZ 120KVA
燒結尺寸:長7000×寬320×高90mm
輸送尺寸:長9000×寬1400×高1500mm（以實物為準）
機臺結構:入料口高度:0-90mm,進料段:800mm,恒溫段:7000mm（分6段）,冷卻段:400mm,出料段:800mm.
安裝定位:輸送式燒結爐底部安裝承重3寸腳輪,M18腳杯高度可調+50mm.
馬弗罐體:T10mm厚SUS310S高溫不銹鋼板折壓成型,經特殊方法焊接制作而成,頂部為拱形結構.
檢修方式:爐蓋電動推桿掀開+手動撐桿保護檢修方式設計.
內箱材質:SUS316S#不銹鋼.
外箱材質:T4.0mm厚冷板折彎加工焊接制作.
機架材質:10#槽鋼焊接制作焊接成型,保護罩殼用1.5mm冷板.
機臺顏色:經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色.
保溫結構:高溫莫來石磚砌筑,頂部穿孔磚為重質高鋁磚,爐底采用輕質保溫磚和莫來石磚砌爐；爐襯與爐體之間填充優質高溫陶瓷纖維保溫材料,保溫層厚度250mm
密封條:采用?20mm耐高溫雙硅膠密封條密封處理,美觀無污染.
溫度范圍:常用溫度:1000℃,最高溫度:常溫～MAX1180℃可調.
加熱元件:輸送式燒結爐采用0Cr27Al7M02高溫電阻絲加熱,均勻分布在爐膛上下部位,水平安裝,5區加熱控制.
溫控系統:PLC+觸摸屏+溫度模塊+SSR控制, 控溫精度:±1.5℃,具備PID自整定參數平衡調溫校正功能,輸入模式為K型熱電偶.
溫度均勻度:空爐1000℃恒溫15min后溫差±3%℃.
運風方式:經過風道分散后水平循環運風設計,均勻性佳.
輸送動力:采用AC馬達,減速機,鏈輪,鏈條傳動帶動網帶運行,驅動輥無縫鋼管外包高溫耐磨膠.
高效過濾器:采用二級過濾,進風口加裝初效過濾器,爐內加裝耐高溫有隔板高效過濾器,雙面防護網為不銹鋼方格網SUS304；風量:2000m3/h；
加熱方式:輸送式燒結爐采用合金加熱器.
加熱功率:升溫狀態:120KW,恒溫狀態:60KW.
升溫速率:約16℃/min,空爐常溫～1000℃約需時間60分鐘.
冷卻方式:雙層水套式結構,內外層均采用6mm厚Q235鋼板折壓成型焊接制作,工作中水套夾層通入冷卻循環水,依靠水流帶走熱量,對產品實行空冷降溫；外部配有40噸冷卻水塔循環降溫,冷卻水壓力≥2KG/cm2.
輸送網帶:寬300mmSUS310S材質編織成人字網帶,可承受高溫和冷卻熱脹冷縮.
氣氛保護:通入氮氣保護,配置球閥,電磁閥,流量計等元器件,保護氣消耗量:≤10Nm3/h（客戶自備）.
輸送速度:減速電機配合變頻器調速1-8m/min任意調節.
輸送高度:輸送帶表面距離地面850+50mm可調.
安全保護:漏電斷路器,電源逆向防止器,超溫停止加熱,馬達及電熱過電流,控制回路短路及超載,三色信號指示燈（紅色故障,黃色待機,綠色運行）等保護并警報裝置…合乎國際安全標準.
防護標簽:所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54.
機臺電源:主電源采用AC 220V/380V/50Hz三相五線制.
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度.
注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑.
執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行.
參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》.
東莞新鏵燒結設備廠家生產:輸送式燒結爐,網帶燒結爐,網帶輸送燒結爐,隧道式高溫?zé)Y(jié)爐,冶金燒結爐,高溫?zé)Y(jié)爐,燒結爐,退火爐,高溫網帶燒結爐,熱處理爐,高溫隧道爐,網帶燒結爐,網帶纖焊爐,金屬粉未燒結爐,燒銀隧道爐等高溫設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
