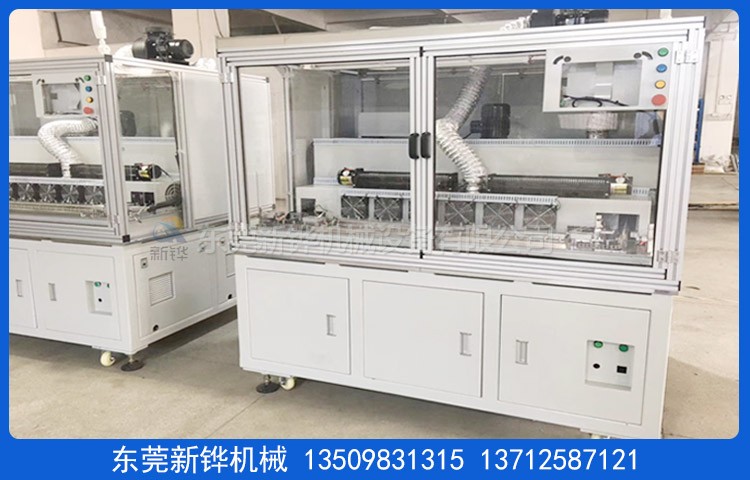

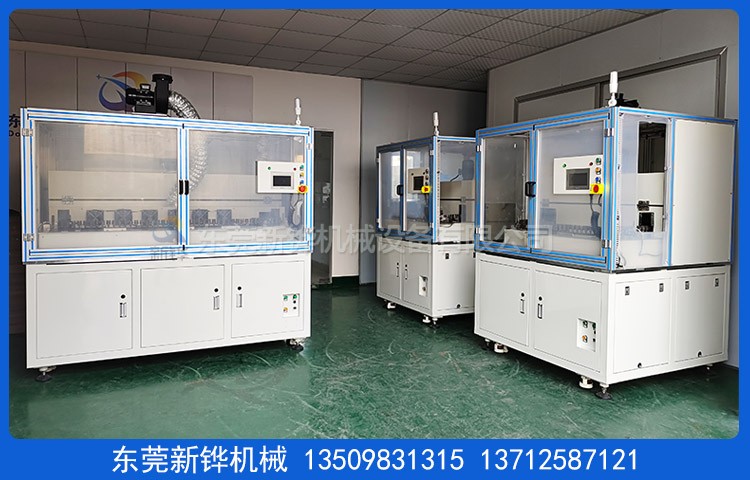

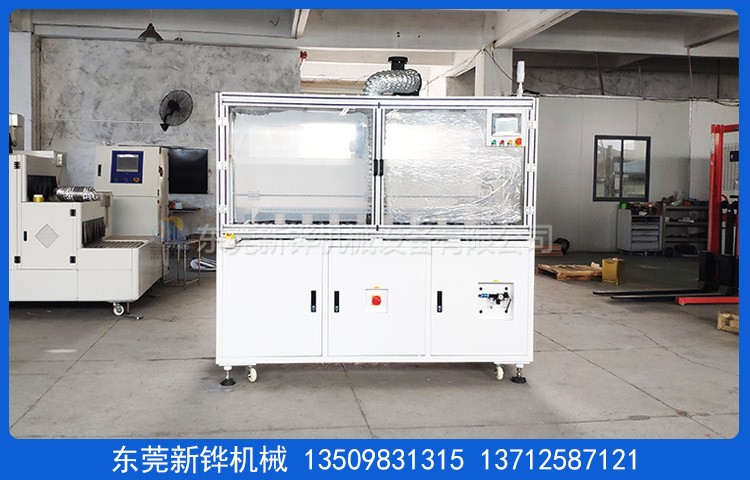

設備名稱:定子轉子焗爐
機器型號:XHSO-400-1R
內型尺寸:長900×寬410×高150mm
外型尺寸:長1500×寬970×高1520mm
外箱材質:SS41#1.5mm折彎焊接加工,頂部可掀開檢修設計,背面預留2個檢測孔.
保溫夾層:高密度白色硅酸鋁棉厚度為100MM,機臺表面溫度:室溫+25度（接縫處除外）
內箱材質:SUS201#1.2mm不銹鋼密焊加工,產品進出口高度100MM
機架材質:支架40*40*2.5mmmm方通,內置電箱,四面活動門板,10厘水平臺面.
進出料定位:2組日本SMC氣缸配合日本松下光電檢測鏈條定位.
溫控系統:7寸昆侖通泰觸摸屏+松下PLC+日本歐姆龍溫控器+東達SCR,人機界面控制.
加熱控制:當進料有故障不能送料時輸出停止加熱信號停止加熱,輸送鏈條,運風電機不能停,當溫度降至75度時又繼續加熱.
溫度范圍:最高溫度:150℃可調,常用溫度:150±10℃,室溫~150℃大約10分鐘.
運風方式:單向水平運風,370W長軸電機配合多翼式風輪.
加熱方式:半鍍白膜中波紅外線電熱管加熱風循環,單段爐蓋加熱功率:8KW.
加熱時間:升溫+恒溫時間:15分鐘.
冷卻方式:正面多個軸流風扇+頂部橫流風機吹風冷卻,冷卻時間:5分鐘的鏈條行程.
傳動電機:日本松下伺服電機,輸送節拍2S出一個產品,要正反轉輸送.
輸送鏈條:08B加長銷碳鋼鏈條,黑色鋁質陽極轉子定位杯大約466個.
安全裝置:超溫保護裝置,電源缺相保護,熱過載保護,接觸器施耐德,漏電開關正泰.
機臺顏色:打磨倒角無毛刺,防銹后高溫噴塑（客戶提供色版,米黃色）.
進出料定位:1組日本SMC氣缸配合日本松下光電檢測鏈條定位.
傳動電機:日本松下伺服電機,輸送節拍2S出一個產品,要正反轉輸送.
控制方式:緩沖區的控制客戶自己負責（不含觸摸屏+PLC),本機配備伺服電機,伺服控制,氣缸,檢測光電.
供電電源:主電源采用AC 220V/380V/50Hz三相五線制.
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度.
注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑.
執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行.
參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》
售后服務:設備自送貨之日起質保期為1年,質保期內發生非人為質量問題免費維修,質保期外設備配件損耗造成的故障本公司酌情收取工本費.
培訓服務:免費提供設備的程序編寫及輸入,故障排除,操作,日常維護等培訓內容,免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤.
東莞新鏵烘烤設備廠家生產:定子轉子焗爐,轉子焗膠爐,電機定子焗爐,轉子焗爐,固化焗爐機,定子轉子烤爐,磁瓦焗爐,殼體焗爐,電機焗爐,定子浸漆焗爐,線圈滴漆焗爐,電機灌膠焗爐,轉子隧道爐,電感線圈隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
