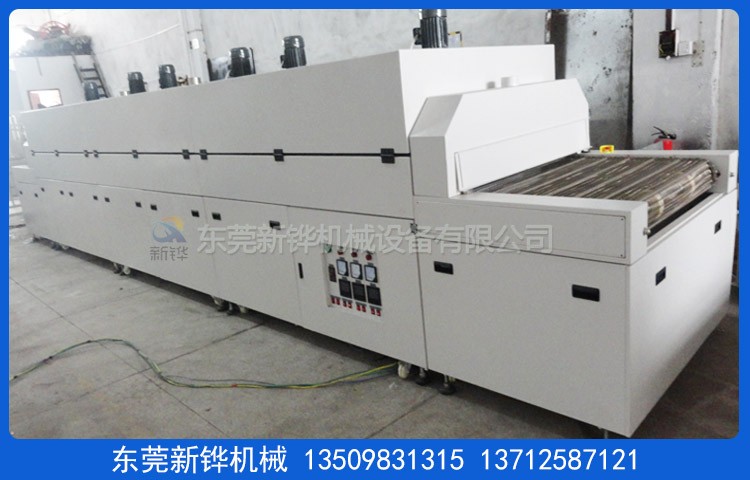

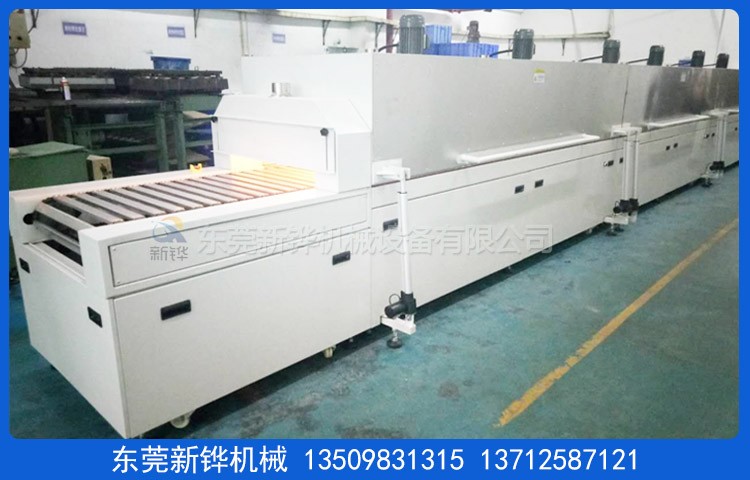

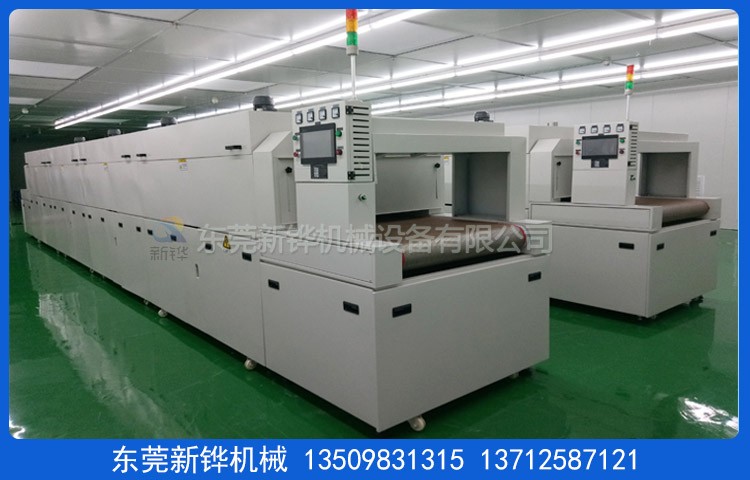

設備名稱:塑膠新材料隧道爐
設備型號:XHSO-8-1-4R
機臺電源:AC380V 3φ 50HZ 46KVA
烘烤尺寸:長8000×寬1050×高150mm
輸送尺寸:長10000×寬1250×高1650mm（以實物為準）
機臺結構:入料口高度:0-150mm,進料段:800mm,恒溫段:2000mm（4節）,出料段:800mm,冷卻段:400mm.
機臺定位:安裝承重M20腳杯,3寸腳杯方便設備的固定和多段拼接.
內箱材質:T1.2mm厚SUS304#不銹鋼板全密封滿焊保證爐內清潔.
外箱材質:T1.5mm厚冷板折彎加工制作.
機架材質:T2.0*40*40mm 鐵方通焊接成型,機架四周封板.
機臺顏色:塑膠新材料隧道爐經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色.
保溫材料:白色硅酸鋁保溫,保溫層厚度100mm.
門密封條:2條*?20mm耐高硅膠密封條密封處理,美觀無污染.
溫度范圍:常用溫度180℃,最高溫度:常溫～MAX200℃可調.
溫控系統:智能溫控器配合SSR控制,具備PID自整定參數平衡調溫校正功能,輸入模式為K型熱電偶.
運風方式:經過風道分散后水平運風,循環運風設計,均勻性佳.
運風電機:長軸型高溫馬達多組配強力型多翼式風輪.
進排風口:進風口:￠90mm調節風盤,排風口:￠90mm可調節風閥
加熱器:塑膠新材料隧道爐采用紅外線電熱管+熱風循環
加熱功率:升溫狀態:46KW,恒溫狀態:23KW.
升溫速率:約5℃/min,空爐常溫～200℃約需時間35分鐘
輸送鏈板:寬1000mmC2052碳鋼+串桿+1.5mm不銹鋼網帶.
輸送速度:變頻器調速控制減速電機,常用速度10~100mm/min任意調節,速度表顯示.
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準.
防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54.
使用條件:主電源采用AC 220V/380V/50Hz三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度.
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.
售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修.
培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟蹤.
驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮.
驗收時間:設備調試完成3-5天內為驗收時間.
隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份.
交貨日期:簽定合同收到訂金之日起30個工作日完成.
安裝調試:安裝調試時間為貨到工廠之日 1 個工作日內完成.
東莞新鏵隧道爐設備廠家生產:工業烘箱,塑膠新材料隧道爐,塑膠原料隧道爐,復合新材料烘烤線,塑膠顆粒隧道爐,固體材料烘干爐,塑膠新型材料隧道爐,熱風隧道爐,精密熱風烘干爐,熱風烘烤隧道爐,電熱隧道爐,潔凈隧道式烘箱,電機膠水隧道烘干線等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
