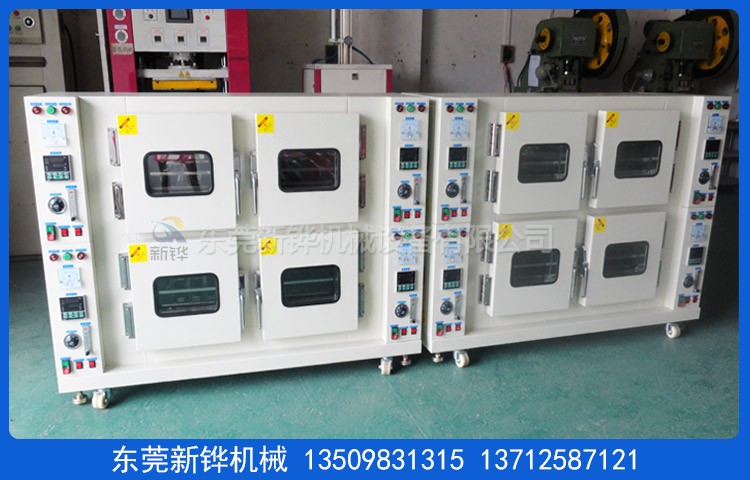

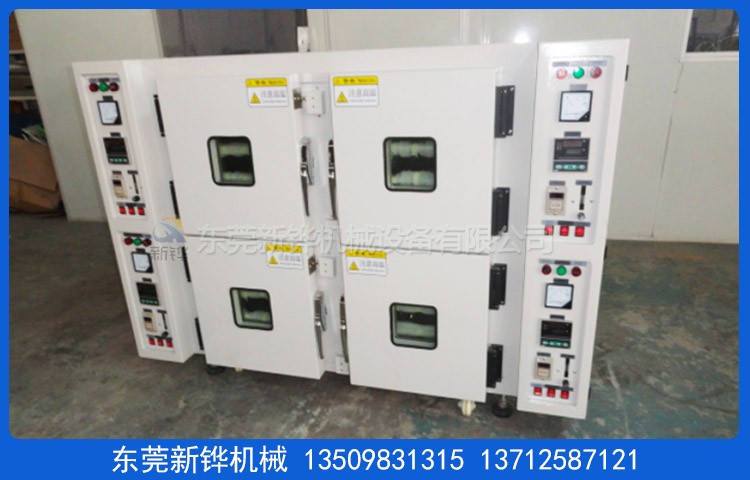

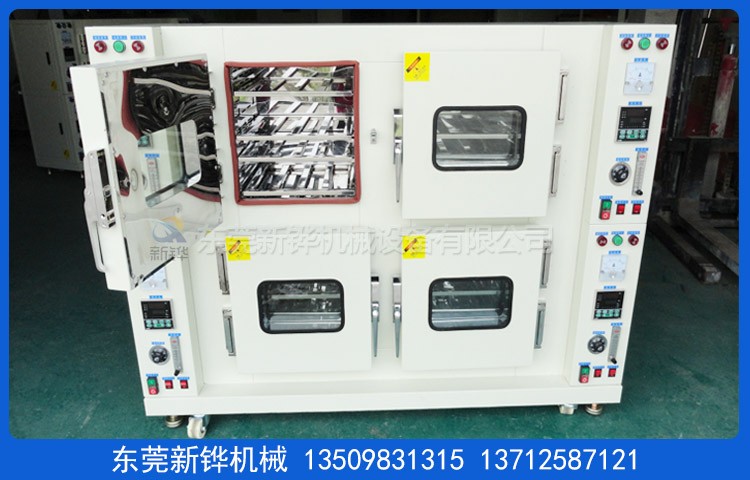

設備名稱:貼片封裝固化烤箱
設備型號:XHMO-4D
機臺電源:AC380V 50HZ 16KVA
內箱尺寸:長600×寬500×高450mm
外箱尺寸:長1560×寬720×高1000mm（以實物為準）
溫度范圍:RT-200℃
升溫時間:貼片封裝固化烤箱常溫升至設定溫度約20min
機臺定位:安裝承重M20腳杯, 3寸腳杯方便設備的固定和多段拼接。
內箱材質:SUS430#（SUS304#）鏡面不銹鋼。
外箱材質:SS41#鋼板輕防銹處理后高溫粉體烤粉。
均勻度:±1.5%（空載測試）
機臺顏色:經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。
保溫材料:白色硅酸鋁保溫,保溫層厚度100mm,保溫罩厚度40mm
密封性能:內膽采用全密封滿焊,專用密封條不用拉釘固定,更換方便。
溫控系統:采用智能溫度控制器,PID自動演算,LED顯示,配合SSR固態繼電器輸出控制加熱,控溫精度高。
保護裝置:漏電開關、相序保護、超溫保護、馬達過電流保護、控制線路保險絲等所有電氣配件均采用符合國家標準原廠正品。
運風方式:水平送風。
運風電機:長軸型高溫馬達4組配強力型多翼式風輪。
進排風口:進風口:￠90mm調節風盤,排風口:￠90mm可調節風閥。
加熱方式:貼片封裝固化烤箱采用不銹鋼電熱管。
加熱功率:16KW,恒溫狀態功率:8KW。
升溫速率:約5℃/min,空爐常溫～200℃約需時間20分鐘。
安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。
使用條件 主電源采用AC 220V/380V/50Hz三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。
清潔方式:爐內兩側+頂部內板采用抽屜式導槽結構不用螺絲固定方便清潔。
東莞新鏵機械設備廠家生產:貼片封裝固化烤箱,LED光伏光電烘箱,LED光電元件烘箱,固晶光電烘箱,光電固化烘箱,光電電子烘箱,熱風烘箱,精密熱風烘箱,真空烘箱,高溫烘箱,PCB/PET絲印烘箱,LCD壓合烘箱,防爆/升降烘箱,無塵烘箱,無氧化烘箱,硅膠二次硫化烘箱,老化房等設備研發制造。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
