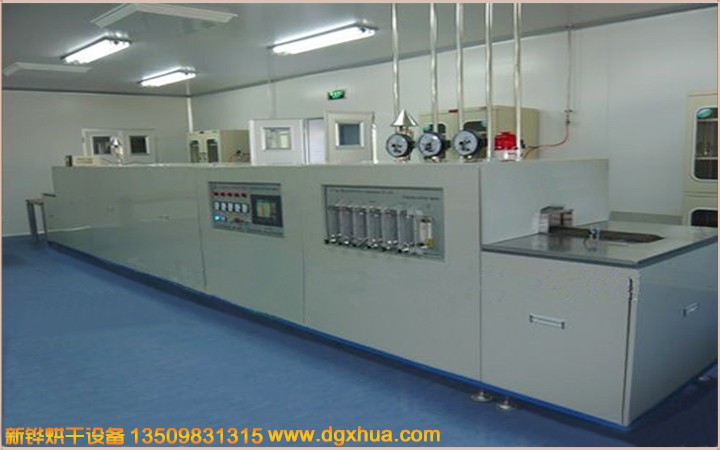

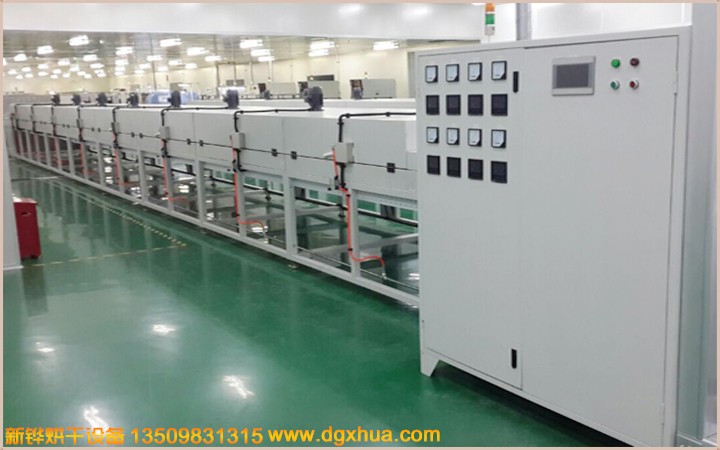

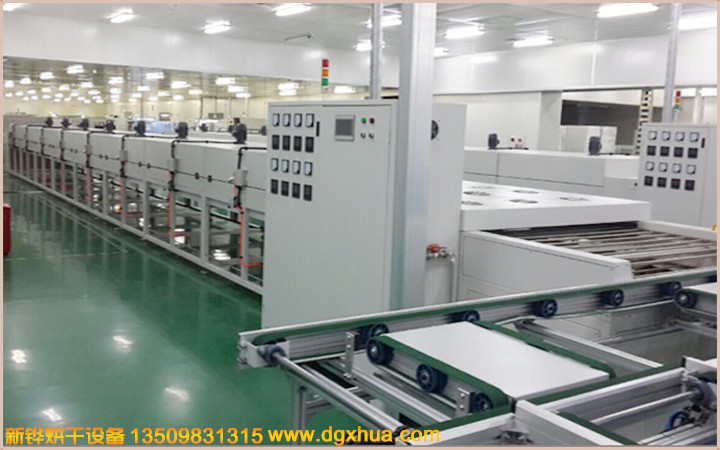

電子芯片固化隧道爐
設備名稱:電子芯片固化隧道爐
充氮隧道爐功能:烘干,收縮包裝,焗漆,脫水,定型,預熱,熔解及高溫處理等.
設備型號:XHSOQ-60-5R
機臺電源:AC380V 14KVA
烘烤尺寸:長2500×寬630×高100mm
輸送尺寸:長3000×寬830×高1650mm（以實物為準）
機臺結構:入料口高度:0-100mm,進料段:300mm,恒溫段:800mm(分3段加熱）,冷卻段:/ ,出料段:300mm
安裝定位:底部安裝承重3寸腳輪,M18腳杯高度可調+50mm
氣動門:進出料安裝氣動門,光電檢測來料后自動開關.
檢修方式:爐蓋電動推桿掀開+手動撐桿保護檢修方式設計.
內箱材質:SUS304#T1.5mm鏡面不銹鋼.
外箱材質:SS41#T1.5mm鋼板經防銹處理后高溫烤粉.
機架材質:T2.0*40*40mm鐵方通,兩側整體活動封板.
機臺顏色:經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色.
保溫結構:采用耐高溫白色硅酸鋁棉,保溫層厚度100mm
密封條:采用?20mm耐高溫雙硅膠密封條密封處理,美觀無污染.
溫度范圍:室溫~MAX200℃（250℃）,常用溫度150℃
操作方式:10.4寸觸訊顯示器+松下可編程控制器+掃碼功能.
溫度控制器:智能溫度控制器,數字設定,LED顯示,PID自動演算,配合SSR輸出控制,K型熱電偶檢測溫度.
溫度均勻度:空爐150℃恒溫15min后溫差±3-5℃
運風方式:經過風道分散后水平循環運風設計,均勻性佳.
運風電機:長軸型烤箱專用馬達4組配強力型多翼式鍍鋅風輪.
高效過濾器:采用二級過濾,進風口加裝初效過濾器,爐內加裝耐高溫有隔板高效過濾器,雙面防護網為不銹鋼方格網SUS304;風量:2000m3/h
加熱方式:不銹鋼電熱管+熱風循環.
加熱功率:14KW,恒溫狀態功率:7KW
升溫速率:約7℃/min,空爐常溫～150℃約需時間25分鐘.
冷卻方式:2排可調節角度軸流風扇.
輸送網帶:寬600mmT1.0*4*4mm鐵復龍布帶配自動光電糾偏裝置.
網帶除塵:進料段安裝除塵粘滾.
輸送速度:減速電機配合變頻器調速1-3m/min任意調節.
輸送高度:輸送帶表面距離地面850+50mm可調.
安全保護:漏電斷路器,電源逆向防止器,超溫停止加熱,馬達及電熱過電流,控制回路短路及過載,三色信號指示燈（紅色故障,黃色待機,綠色運行）等保護并警報裝置…合乎國際安全標準.
防護標簽:所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54.
機臺電源:主電源采用AC 220V/380V/50Hz三相五線制.
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度.
注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑.
執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行.
參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》.
充氮隧道爐產品特性:
ü 智能化控制系統,對人員技術要求低,方便快捷,便于掌握
ü 外來先進科技,耐高溫,腐蝕,使用壽命時間長,堅固耐用
ü 安裝方便,移動到需放置位置,將總電源線接入即可開機使用.
ü 采用不銹鋼板精密焊接而成,不生銹, 清潔,無塵,
ü 能夠同步控制,減少不良率加熱設備可與生產線同步控制
ü 外來先進科技,保溫效果好,不易爆裂,升溫迅速,堅固耐用,節約電費
ü 分段控制,增加適用性并能達到溫度均勻.穩定干凈的加熱過程.溫度控制容易,且升溫迅速,并較具安全性
ü 智能控制,控溫穩定,溫度均勻,無漏洞
充氮隧道爐用途:電子業（半導體,LCD,LED）,PCB,IC,LED芯片,電感
產品售后說明:
非人為損壞的均可享受廠家一年整機無憂質保
聯系電話:0769-82983077 13509831315
運輸過程中的一切貨物損壞均由新鏵機械承擔,客戶對產品貨期有特殊需求的,可直接更換新機器直接發出.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
