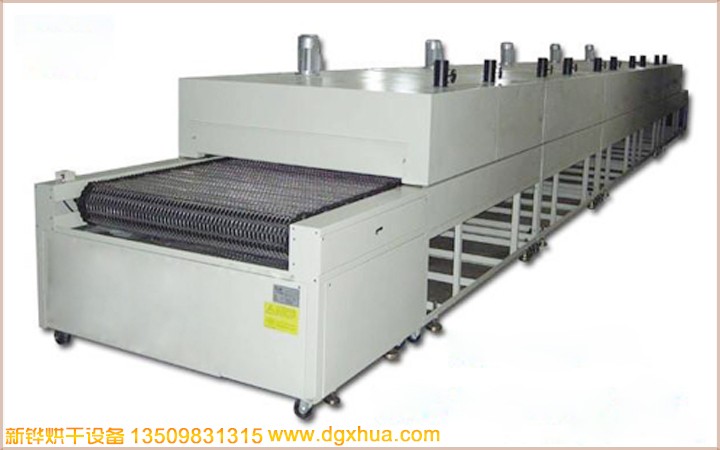

| 設備名稱：熱風循環隧道爐 |
| 機器型號：XHSO-120-5R |
| 臺機電源：AC380V 69KVA |
| 烘烤尺寸：長12500*寬1250*高150mm |
| 輸送尺寸：長15000*寬1450*高1650mm（以實物為準） |
| 機臺結構：進料口高度：850±50，進料段：1000，加熱段：2500mm（分5段加熱），出料段：1000mm |
| 安裝定位：底部安裝承重3寸腳輪、M18腳杯高度可調+50mm。 |
| 檢修方式：手動撐桿保護檢修方式設計。 |
| 內箱材質：SUS304#T1.5mm鏡面不銹鋼 |
| 外箱材質：SS41#T1.5mm鋼板經防銹處理后高溫烤粉 |
| 機架材質: T2.0*40*40mm鐵方通，兩側整體活動封板。 |
| 機臺顏色：經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。 |
| 保溫結構：采用耐高溫白色硅酸鋁棉，保溫層厚度50mm。 |
| 密封條：采用?20mm耐高硅膠密封條密封處理，美觀無污染。 |
| 溫度范圍：室溫~MAX300℃，常用溫度150℃。 |
| 溫度控制：智能溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度。 |
| 溫度均勻度：空爐150℃恒溫15min后溫差±3℃ 。 |

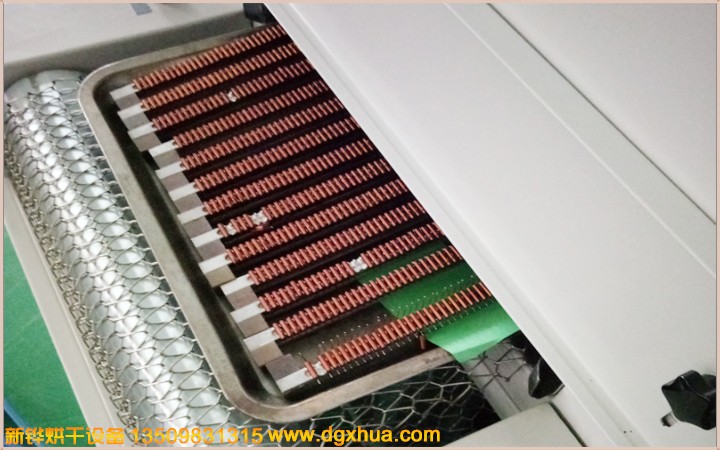

| 加熱方式：SUS304#電熱器+熱風循環。 |
| 加熱功率：9KW, 恒溫狀態功率：4.5KW。 |
| 升溫速率：約7℃/min,空爐常溫～150℃約需時間20分鐘。 |
| 冷卻方式: 1排可調角度軸流風扇。 |

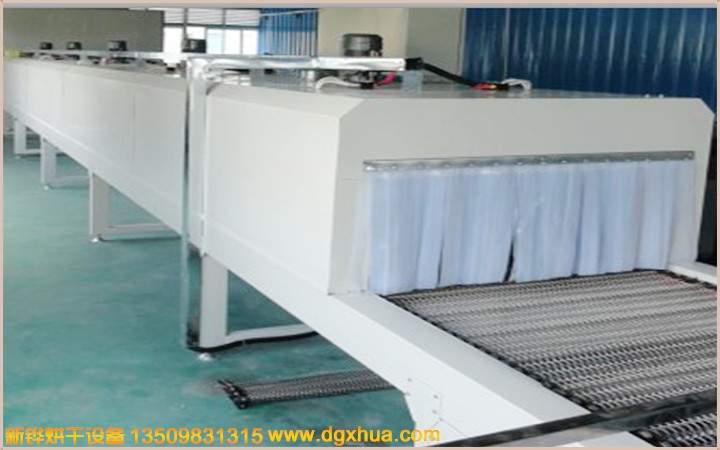

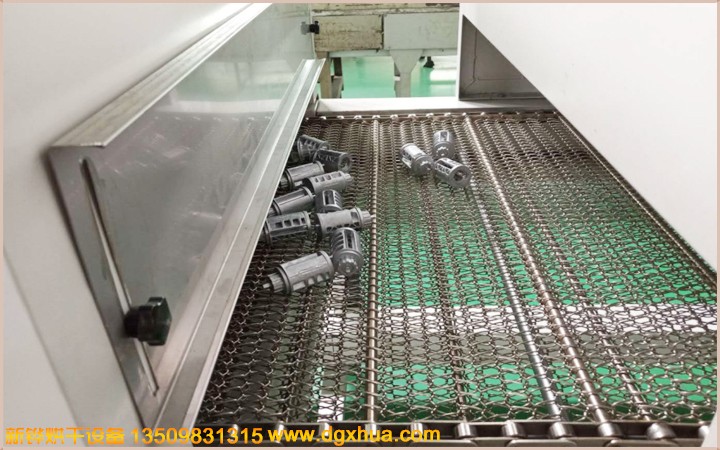

| 輸送網帶：寬1200mm鐵復龍網帶配導條糾偏裝置。 |
| 網帶除塵：進料段安裝除塵粘滾。 |
| 輸送速度：減速電機配合變頻器調速0.5-5m/min任意調節。 |
| 輸送高度：輸送帶表面距離地面850+50mm可調。 |
| 安全保護：漏電斷路器、電源逆向防止器、超溫停止加熱、馬達及電熱過電流、控制回路短路及超載等保護并警報裝置…合乎國際安全標準。 |
| 防護標簽：所有帶電外露部位加裝絕緣保護罩，危險處貼有高溫，防觸電警示標識，電柜防護等級IP54。 |
| 機臺電源：主電源采用AC 220V/380V/ 50Hz 三相五線制。 |
| 使用條件：環境相對濕度40%-50%,溫度為20-30攝氏度。 |
| 注意事項：烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。 |
| 執行標準：爐溫均勻度按GB9452-1988或JB/T6049-1992，電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行。 |
| 參考標準：JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》，GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》。 |
| 注意事項：烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。 |
| 培訓服務：免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容,免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。 |
| 售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修,質保期外設備配件損耗造成的故障本公司酌情收取工本費,免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容,免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。 |
| 聯系方式：藍生13509831315 賴小姐13712587127 |
| 生產地址：中國東莞市萬江區滘聯創富工業園 |
| 新鏵官網：http://www.dgoven.com |
| 新鏵郵箱：dgxhua@126.com |
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
