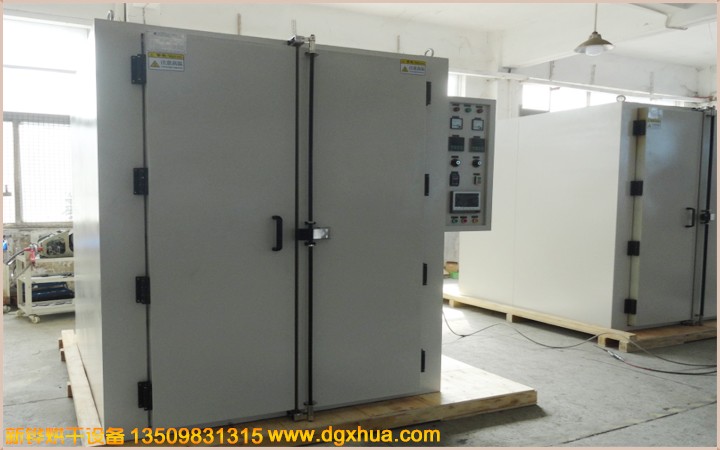

| 設備名稱 | PCB/PET絲印熱風烤箱 |
| 設備型號 | XHMO-9 |
| 機臺電源 | AC380V 20KVA |
| 內尺寸 | 長1200×寬850×高1600mm |
| 外尺寸 | 長1750×寬960×高2320mm（以實物為準） |
| 溫度范圍 | RT-200℃ |
| 升溫時間 | 35min |
| 機臺定位 | 安裝承重M20腳杯， 3寸腳杯方便設備的固定和多段拼接。 |
| 內箱材質 | SUS430#（SUS304#）鏡面不銹鋼 |
| 外箱材質 | SS41#鋼板輕防銹處理后高溫粉體烤粉 |
| 均勻度 | ±1.5%（空載測試） |
| 機臺顏色 | 經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。 |
| 保溫材料 | 白色硅酸鋁保溫，保溫層厚度100mm，保溫罩厚度40mm |
| 門密封條 | ?20mm耐高硅膠密封條密封處理，美觀無污染。 |
| 溫控系統 | 智能溫控器配合固態調整器控制, 具備自動整定和PID參數的自動校正功能，輸入模式為精密 。 |
| 運風方式 | 經過風道分散后左右運風，循環運風設計，均勻性佳。 |
| 運風電機 | 長軸型高溫馬達4組配強力型多翼式風輪。 |
| 進排風口 | 進風口：￠90mm調節風盤，排風口：￠90mm可調節風閥 |
| 加熱器 | 304不銹鋼電熱管 |
| 加熱功率 | 10KW, 恒溫狀態功率：5KW. |
| 升溫速率 | 約5℃/min,空爐常溫～200℃約需時間20分鐘 |
| 輸送鏈板 | 寬500mm201#T2.0mm不銹鋼折彎鏈板。 |
| 輸送速度 | 烘干時間20分鐘，常用50-500mm/min任意調節。 |
| 輸送動力 | 減速電機配易能變頻器調速。 |
| 安全保護 | 超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。 |
| 防護標識 | 所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。 |
| 使用條件 | 主電源采用AC 220V/380V/ 50Hz 三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度。 |
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
