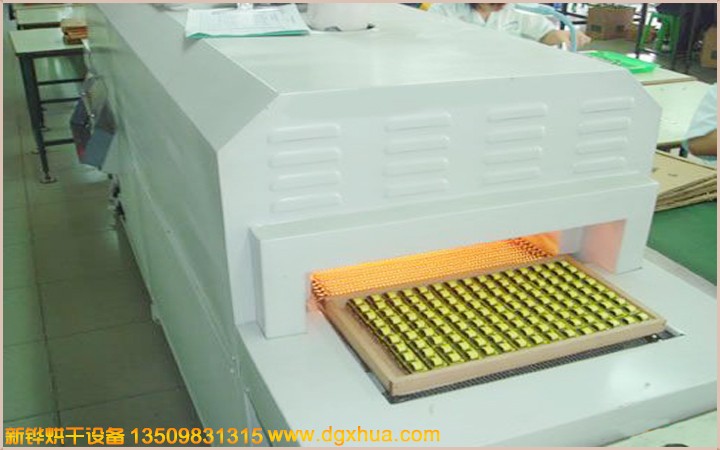

新鏵變壓器隧道爐
東莞市新鏵機械設備有限公司廠家生產變壓器隧道爐，新鏵隧道爐，產品質量優良，生產的產品已通過權威機構放射性分子檢測，安全可靠，值得信賴
新鏵變壓器隧道爐設備參數：
設備名稱：變壓器隧道爐
型號： XHSO-65-2-3IR
電源：AC380V 3φ 50HZ 27KVA
內尺寸長4000 × 寬650*2排 × 高150mm
外尺寸長6000 × 寬1510 × 高1650mm（以實物為準）
機臺結構：
進料段：500mm（手動調節門+垂簾）。
預熱段：1000mm（分1段加熱控制）。
烘干段：4000mm（分2段加熱控制）。
冷卻段：無。
出料段：500mm（手動調節門+垂簾）。
檢修方式：每個米開一個檢修門，長800*高200mm.
機架結構：1500mm1段，2000mm2段，500mm1段分四段安裝。
機臺材質：
內箱材質：T1.2mm厚SUS201#不銹鋼板加工製作， 氬弧焊接，無灰塵產生。
外箱材質：T1.5mm 厚SS41#冷軋鋼板折彎加工製作。
機架材質：T2.0*40*40mm 鐵方通焊接成型，機架四面不封板，底部安裝腳輪腳杯高度可調, 方便設備的固定和對接。
機臺顏色：經防銹處理后靜電高溫粉體塗裝，整機為鄒紋灰白色。
保溫結構：
保溫棉：高密度保溫巖棉隔熱保溫，保溫層厚度80mm。
密封條：?20mm耐高硅膠密封條密封處理，美觀無污染。
防護標簽：設備高溫部分加貼高溫警示標識。
溫控系統：
溫度范圍：常用溫度120℃,最高溫度:常溫～MAX150℃可調;
溫控方式：智能溫控器配合固態調整器控制, 輸入模式為精密 K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能。
溫度均勻度：恒溫15分鐘空爐120℃±5℃
運風系統：
運風方式：風道分散后水平送風吹向產品，循環運風設計，均勻性佳。
運風電機：長軸型烤箱專用馬達1組0.75KW及9寸強力型多翼式鍍鋅風輪。
排風口：預熱段直徑90mm1個，加熱段直徑90mm2個，共3個。
進風口：預熱段直徑90mm1個，加熱段直徑90mm2個，共3個。
加熱系統
加熱器：遠紅外線真空電熱管。
預加熱功率：2 KW.
主加熱功率：22 KW, 恒溫狀態功率：11KW.
升溫速率：約7℃/min,空爐常溫～120℃約需時間15分鐘
輸送系統
輸送網帶：總寬635mm*2條（C2052碳鋼鏈條+不銹鋼網帶+串桿）。
輸送速度：0.02-0.17m/min任意調節(0.5-4H),輸送高度：700±50mm。
輸送動力：萬鑫減速電機配合易能變頻器調速。
冷卻方式：無。
安全保護：
超溫停止加熱並警報裝置。
馬達、電熱過電流保護。
控制回路短路及過載保護。
漏電斷路器、電源逆向防止器等…合乎國際安全標準。
所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54
使用條件
主電源采用AC 220V/380V/ 50Hz 三相五線制。
環境相對濕度40%-50%,溫度為20-30攝氏度。
氣管負載壓縮空氣壓力大于5bar。
烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。
新鏵變壓器隧道爐歡迎咨詢！
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
