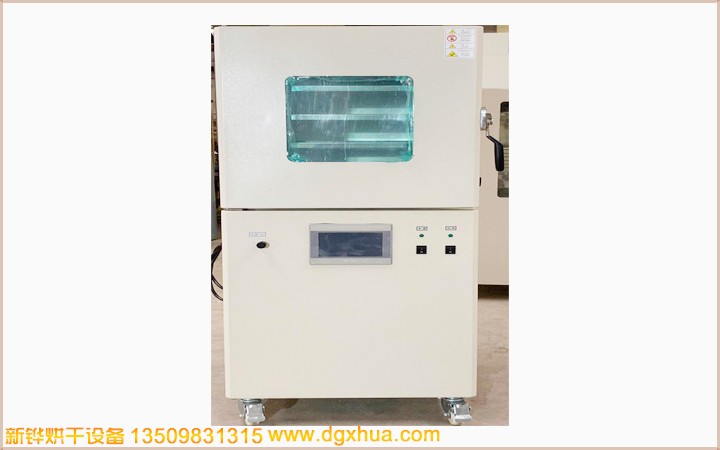

1. 設備名稱：鋰電池真空烤箱 型號：XHMOZ-3D
2. 電源：AC380V 3Φ 50HZ 14KVA
3.內尺寸：寬800㎜×深610㎜×高400㎜×3內腔（2層/內腔體含加熱器）
4. 外尺寸：寬1420㎜×深750㎜×高1835㎜（參考尺寸）
5.結構設計：5.1.內箱材質：SUS304T3.0mm不銹鋼板，四周氬焊密封加工（防污染）； 5.2.外箱材質：SS41T1.5mm鋼板經防銹后靜電高溫粉體涂裝，皺紋白色;
5.3.保溫材質：采用高級保溫棉，保溫厚度90㎜加空氣隔熱保溫;
5.4.開門方式：前后對開3門結構（6門），從左至右單開門，電控箱置于右側正面操作面板控制，對面按鈕開關手動控制加熱啟停、抽、泄真空；
5.5.密封方式：紅色可調節迫緊門扣，腔體正面鋼板開槽+耐高溫氟膠密封圈；
5.6.烘烤層數：?jiǎn)蜗浞?層，每層高度150mm, 配2個不銹鋼柵格烤盤；
6.烘烤模式：啟動真空泵抽真空（設置真空計上、下限自動控制）--真空度到達時自動開啟加熱--溫度到達自動開始計時--計時結束停止加熱和抽真空--自動打開電磁閥充氮?dú)庑拐婵?/span>并聲光報警提示作業完成；
7.操作系統 ：7.1.操作介面：臺達PLC+7寸昆侖通泰觸摸屏；
7.2.溫度范圍：室溫~Max200℃，常用120-170℃，常溫升至170℃大約30分鐘；
7.3.溫度控制器：匯邦/宇電溫度模塊，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度;
7.4.溫度均勻度：空爐無產品恒溫25min后溫差170℃±10℃；
7.5.溫控模塊精度：±0.1℃，傳感器檢測精度：±0.3℃。
8.真空系統：8.1.真空泵：8-10L/S抽氣速率，上海雅譚直聯油式真空泵；
8.2.真空管路：不銹鋼管路+高真空擋板閥+不銹鋼法蘭+密封圈；
8.3.真空度：≤133Pa（=1個標準大氣壓）
8.4.保壓時間：≤2000Pa/24小時（真空泄漏）；
8.5.真空度控制：SMC真空壓力開關，設置真空度上、下限自動控制抽真空（真空范圍：-0.099～0.1Mpa）；
8.6.泄真空方式：采用電磁閥充氮?dú)夥绞叫拐婵眨?/span>操作介面自動模式抽、泄真空+按鈕開關手動抽、泄真空模式；
9.加熱方式：9.1.單腔為上、中、下內置加熱，每一層單獨控制加熱；
9.2.SUS不銹鋼電熱板：4KW*3箱，加熱功率：12KW;
10安全系統：10.1.設定溫度達到自動計時，計時完成聲光警報裝置;
10.2.超溫停止加熱并聲光警報裝置;
10.3.真空泵、電熱過電流保護;
10.4.控制回路短路及過載保護;
10.5.正泰漏電斷路器、相序保護等…合乎國際安全標準;
序號 | 名 稱 | 品牌 | 規格 | 備注 | |
01 | 觸摸屏 | 昆侖通泰 | DOP-B7S411 | 7寸 | |
02 | PLC | 臺達 | DVP32ES200R | ||
03 | 溫度模塊 | 匯邦/宇電 | DTE10T | ||
04 | 固態繼電器 | 陽明/美格爾 | SSR-40DA | 帶0-36V電壓信號 | |
05 | 熱電偶 | 臺灣華菱 | 加長探頭 | 3米 | |
06 | 不銹鋼電熱板 | 新鏵 | 0.5KW | 220V | |
07 | 中間繼電器 | 歐姆龍 | MY-2NJ AC220V | 220V | |
06 | 漏電開關 | 正泰 | DZ47LE-C40 | 380V | |
07 | 接觸器 | 正泰 | CJX2-0910 | 220V | |
08 | 熱過載保護器 | 正泰 | NR2-25 | 220V | |
09 | 相序保護器 | 正泰 | XJ3-G | 380V | |
10 | 真空泵 | 上海雅譚 | 2XZ-8A | 380V | |
11 | 數顯真空計 | SMC | ZSE2-01-55L | 正方形 | |
12 | 高真空擋板閥 | 恒峰/西瑪特 | KF-25 | SUS304 | |
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
