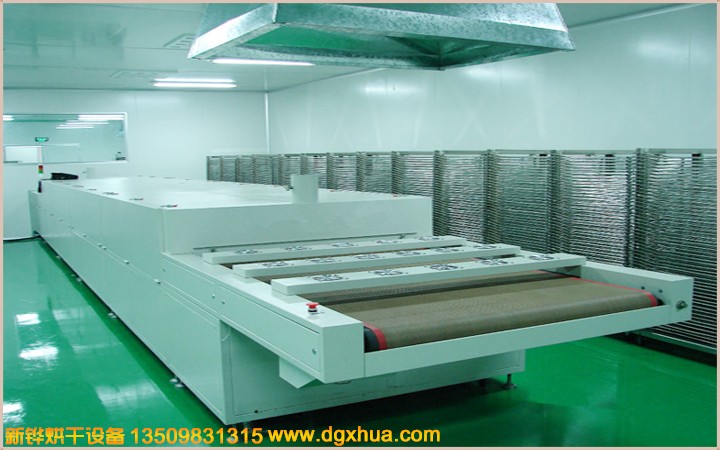

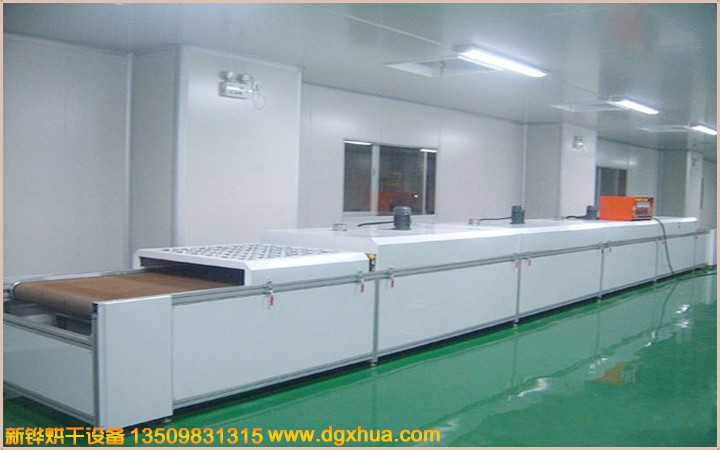

1．絲印隧道爐部分外形尺寸:線體總長10米，隧道爐網帶寬1米，絲印隧道爐總高1.6米，隧道爐出料部分1米，隧道爐烘干部分長8米,分為4段，進料部分長1米 ,線體大梁采用1.5厚方通，隧道爐箱體外殼采用1.5㎜厚冷板折彎而成，隧道爐整機外殼高溫靜電噴塑(非普通油漆)耐腐蝕易清洗，隧道爐機架用50×50㎜方通焊接而成，配16㎜調節腳杯.
2．隧道爐內膽共2段爐腔，隧道爐每段2米,爐腔總長4米.內膽材質采用1.2㎜厚鍍鋅板制作,爐腔總高0.35米,進料口凈高度0.05米,設可調節檔板,中間100㎜厚高溫硅酸隔熱巖棉,網帶底部配有高溫隔熱層。使隧道爐爐體外部不燙手.頂部配有排氣口閥門,可調節室內空氣流量,便溫度更加均勻.每段爐蓋均可獨立翻起打開.便于爐內的清潔
3. 隧道爐電器部分:電源三相AC380V，120A，三相五線制,功率24KW，隧道爐采用1HP臺灣愛德利變頻器變頻調速配臺灣力象0.75KW調速電機一臺,奧克力牌80型減速牙箱，速比為1:70,配傳動齒輪和傳動鏈條,傳動速度0.5至6米/分鐘任意可調,配獨立的控制系統，隧道爐每段爐腔配力象牌運風馬達1臺，配八寸半運風風輪，爐蓋發熱管內置風槽內,隧道爐 共計：2臺運風馬達，每臺0.37KW.使爐內溫度更加均勻；隧道爐每段爐腔內裝有紅外線發熱管6條，共計12條,每條2000W均勻分布在配在爐腔內部,隧道爐傳輸帶底部配有隔熱層，厚度為50mm,使爐外溫度不燙手(溫度在50度以下)，隧道爐每段爐腔配獨立的控制電箱和溫控系統，方便設置不同的溫度.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
