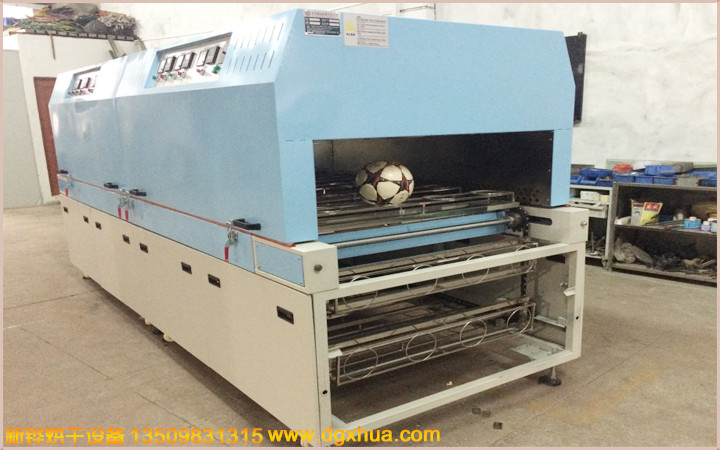

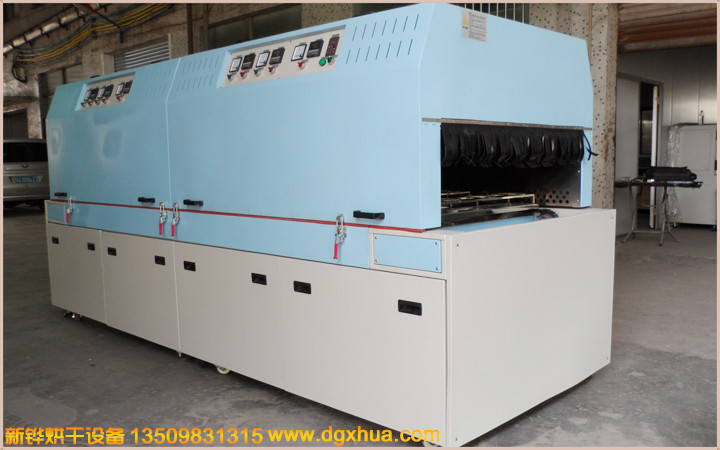

足球隧道爐規格參考
外箱材質：SS41#1.5mm折彎焊接加工
保溫夾層：100K高密度巖棉，隔熱厚度為100MM
內箱材質：SUS201#1.0mm不銹鋼密焊加工
機架材質：支架40*40*1.5mmmm方通組合 ，
進出料門：產品進出口高度400MM，加風幕阻止熱空氣外溢 。
運風方式：?jiǎn)蜗蛩竭\(yùn)風，45W長軸電機配5寸多翼式風輪
溫控系統：每段爐蓋分3個溫控表控制溫度，RKC(PID控制)溫控表配神港固態繼電器加熱，K型熱電偶檢測溫度。
溫度范圍：均勻度±5℃，室溫-80℃可調，室溫升到60度大約需要10分鐘
加熱方式：分上下層加熱，左右排布中波紅外線電熱管配反光罩，單段爐蓋加熱功率：14KW
傳動裝置：1HP升捷電機，60型1：60牙箱，易能變頻器調速(0-3米可調）
輸送方式：5分碳鋼鏈條，25*25*2MM不銹鋼方鋼加不銹鋼元鋼定制，每個球框放4個，75個球框。
安全裝置：超溫保護裝置，電源缺相保護器，熱過載保護，其它電器正泰
機臺顏色：打磨倒角無毛刺，防銹后灰白色高溫噴塑
電源系統：TNS/380V+N/30KW/50HZ（分段式控制）
足球隧道爐根據客規格要求定制
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
