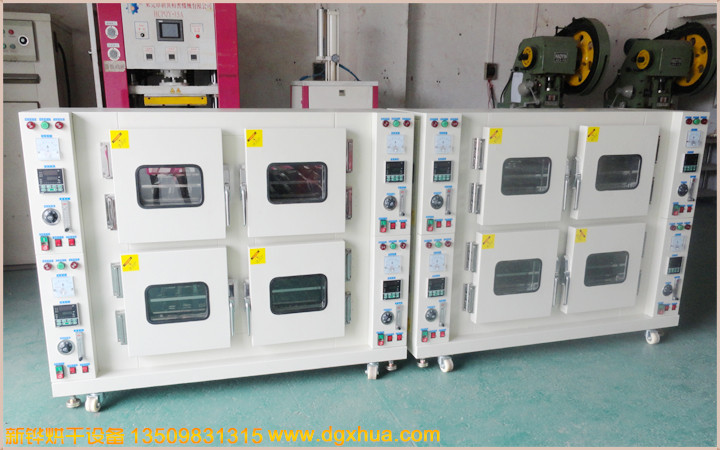

無氧化烤箱配置供參考
型號：XHMOQ- 4DL
電源：AC380V 3φ 50HZ 17KVA
機臺尺寸：?jiǎn)蜗鋬?nèi)尺寸：W400mm×D500mm×H450mm （共四箱）
整體外尺寸：W1750mm*D950mm*H1100mm（參考尺寸）
溫控系統：
溫度範圍：室溫~250℃，常用150℃，常溫升至150℃大約20分鐘；
溫度控制器：溫度控制器，數字設定，LED顯示，PID自動演算，配合SSR輸出控制，K型熱電偶檢測溫度;
結構設計
內箱材質：內箱採用SUS304＃鏡面不鏽鋼板，四周氬焊密封加工（防污染）；外箱材質：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋灰白色;
保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫;
機臺結構：采用四箱獨立控制，四套加熱系統，四套循環風系統組合；控制箱位于機臺左右兩側；左右180度單開門，方便檢修及清潔保養;
門扣采用長柄型門鎖、強力密閉易開易關，堅固耐用；
觀察窗：每扇門安裝玻璃觀察窗；
送風系統
馬達由側面運風，熱風從右至左吹向產品，噴流式設計，循環送風，均勻性佳；
採用長軸型烤箱專用馬達1組及強力型多翼式鍍鋅風輪；
充氮方式：采用電4路磁閥控制進氮?dú)? 進氣口直徑?8mm，外部加裝可調節氮?dú)饬髁坑?jì)，操作方便;
排氣方式：采用自然排氣, 排氣口直徑?8mm，操作方便;
無氧化烤箱規格尺寸定制
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
