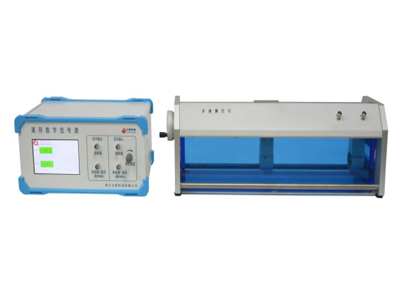

聲速測定實驗儀

技術參數




（1）實驗可于三種介質中測量聲速，可于超聲實驗裝置液槽中放置不同介質來測量；

（2）信號源輸出信號頻率：0～2MHz，分辨率：0.01Hz，幅值0～20V（空載），可于觸摸屏上設置輸出信號的頻率和幅值；

（3）超聲實驗裝置：工作溫度10～35℃：相對濕度25～75％；

（4）壓電陶瓷換能器諧振頻率為：37±2kHz；可承受的連續電功率不小于10W，兩換能器之間測試距離：50～250mm；

（5）采用機械游標尺測量距離，游標尺分度值0.02mm，通過手輪調節，調節穩定；

（6）實驗裝置核心部件滾珠絲桿傳動調距，固定方式采用3點定位，軸向性好，采用梯形齒，導程2mm，保證測量精度，實驗結果誤差較小；

（7）信號源外形尺寸：312*262*150mm，使用外接220V AC供電。信號源采用5寸液晶觸摸屏顯示和調節輸出頻率和幅值；

（8）聲速測定儀外形尺寸：520*180*170mm。水槽尺寸：360*130*105mm。
